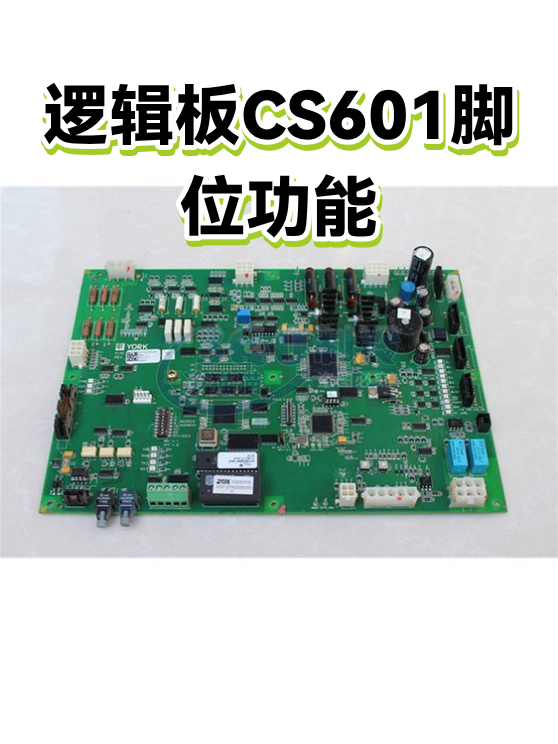

逻辑板CS601脚位功能
·
上海中元芯半导体有限公司
上海中元芯半导体有限公司位于中国（上海）自由贸易试验区临港新片区，专注于半导体器件专用设备及精密仪器领域，主营弯轨器、电磁阀、光栅尺等机电产品，覆盖集成电路、智能制造、汽车零部件等行业。公司依托自贸区区位优势，整合技术研发与进出口资源，具备完善的半导体设备供应链体系，为工业领域提供专业高效的解决方案。
介绍：
本文详细解析逻辑板CS601各脚位的功能与应用场景，帮助工程师快速理解其电路设计逻辑，并提供常见问题排查思路，提升维修与调试效率。
一、核心脚位功能速查
逻辑板CS601的脚位如同城市交通枢纽，每个接口都有明确分工。以下是关键脚位的功能说明：
VCC（1-3脚）：供电输入端，电压范围12-24V，支持宽幅稳压
GND（4-6脚）：接地回路，采用星型拓扑降低干扰
CLK（7脚）：时钟信号输入，频率兼容1-10MHz
DATA（8-10脚）：双向数据总线，支持TTL电平
二、特殊功能脚位详解
这些脚位是CS601的"隐藏技能"，用好它们能让电路设计更灵活：
MODE（11脚）：工作模式选择，高低电平对应不同协议
RST（12脚）：复位信号输入，低电平有效保持时间需＞50ms
INT（13脚）：中断请求输出，开漏结构需外接上拉
TEST（14脚）：工厂测试模式入口，用户慎用
三、故障排查实用技巧
遇到异常时，建议按以下顺序检查脚位状态：
供电三要素：先测1-3脚电压是否稳定，再查4-6脚接地阻抗
信号两兄弟：用示波器抓取7脚时钟波形和8-10脚数据跳变
功能键组合：11脚模式选择错误会导致通信协议不匹配
隐藏陷阱：13脚中断输出未接上拉电阻会造成系统卡死
