如何增加poe胶水的极性

一、极性单体共聚改性

想让POE胶水‘性格外向’？试试引入带极性基团的单体！通过共聚反应将马来酸酐、丙烯酸等极性单体接入POE分子链，就像给内向者装上社交天线。实验表明：添加8%-12%马来酸酐接枝率时，胶水对金属的粘接强度可提升3-5倍。注意控制反应温度在180-220℃范围，避免分子链降解。

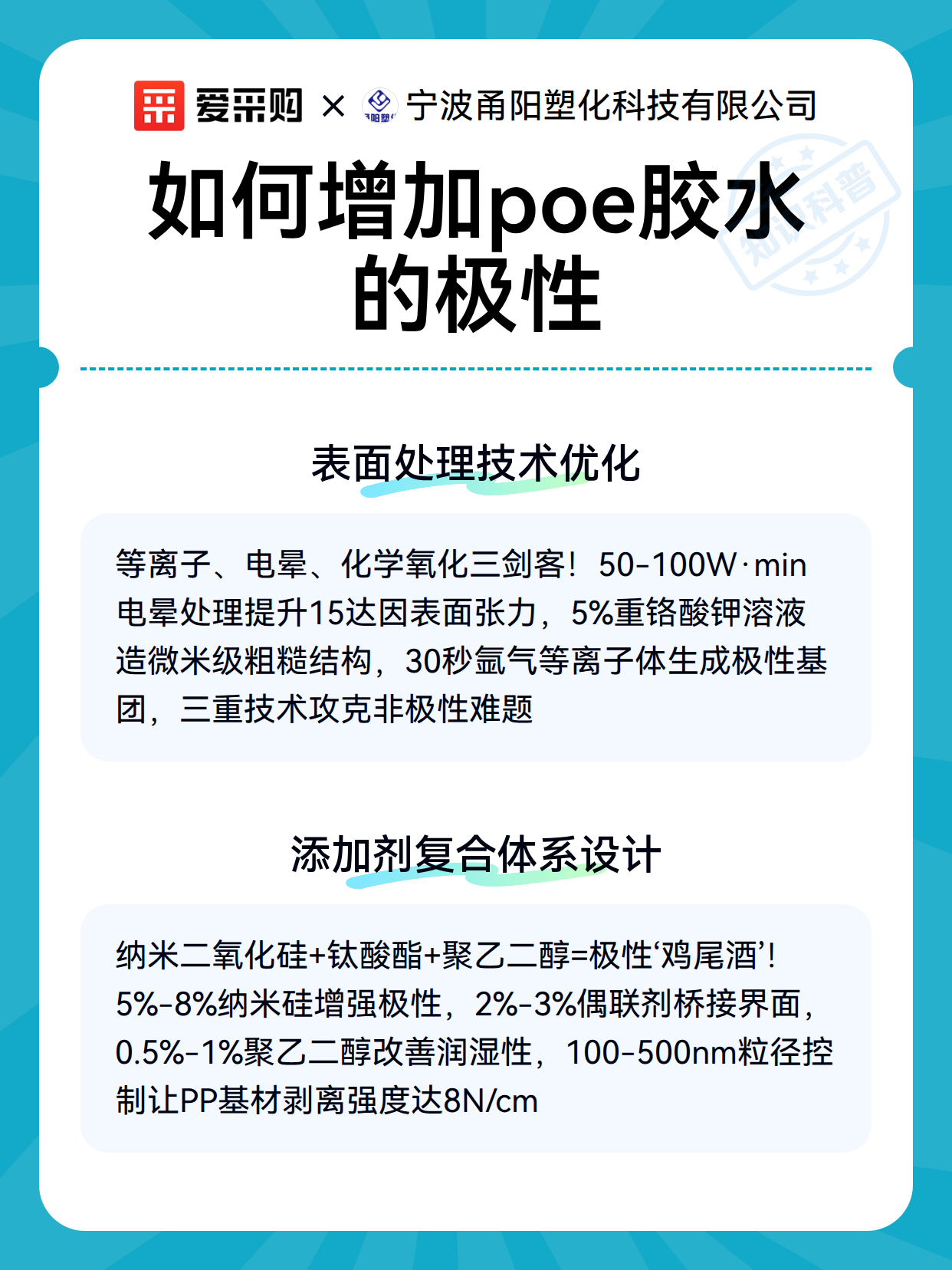

二、表面处理技术优化

被粘物表面是另一个战场：

1. 等离子处理：用氩气等离子体轰击POE胶膜表面30秒，可生成含氧极性基团

2. 电晕处理：每平方米50-100W·min的电晕量能使表面张力提升15达因

3. 化学氧化：5%重铬酸钾溶液处理60秒，形成微米级粗糙结构

这些方法就像给胶水铺设‘攀岩墙’，增加接触面积和化学键合点。

三、添加剂复合体系设计

聪明的配方师会玩‘混搭’：

• 添加5%-8%纳米二氧化硅，通过硅羟基增强极性

• 复配2%-3%钛酸酯偶联剂，桥接有机-无机界面

• 引入0.5%-1%聚乙二醇改善润湿性

注意添加剂粒径控制在100-500nm，过大反而会降低机械强度。测试显示：优化后的复合体系在PP基材上剥离强度可达8N/cm，接近环氧树脂水平。

爱采购产品库海量丰富，能让您快速高效锁定心仪产品，各位商家老板别再犹豫，赶紧体验起来！
