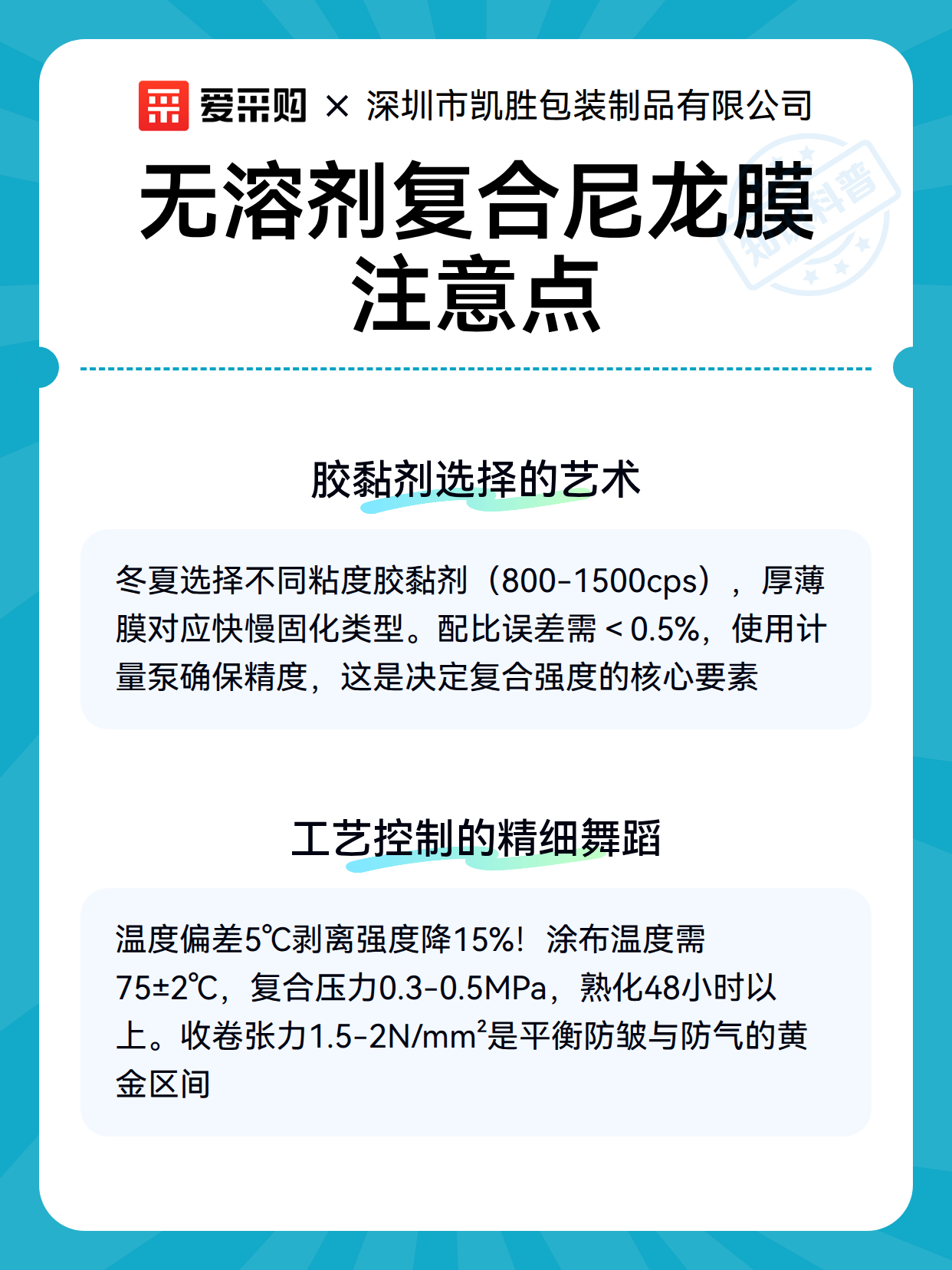

无溶剂复合尼龙膜注意点

一、材料预处理是成败关键

尼龙膜就像娇贵的丝绸，环境湿度变化1%就可能让复合效果天差地别。建议操作前24小时将材料置于23℃、50%RH环境下平衡，膜面张力值需维持在38-42mN/m区间。特别注意：电晕处理后的尼龙膜应在72小时内使用，否则需重新处理。

二、胶黏剂选择的艺术

1. 粘度控制：冬季选择粘度较低的型号（约800-1200cps），夏季可适当提高（1200-1500cps）

2. 固化速度：快速固化型适合薄层复合（＜30μm），慢固型更适合厚层复合

3. 配比精度：主剂与固化剂比例误差需＜0.5%，建议使用计量泵系统

三、工艺控制的精细舞蹈

复合温度每偏差5℃，剥离强度可能下降15%。理想参数为：涂布温度75±2℃，复合辊压力0.3-0.5MPa，熟化温度40℃时需保持48小时以上。收卷张力建议控制在1.5-2N/mm²，过大会导致膜面变形，过小则易产生气泡。

想找特定场景使用的产品？爱采购能根据需求精准匹配推荐。为您找到您心中的专属商品
