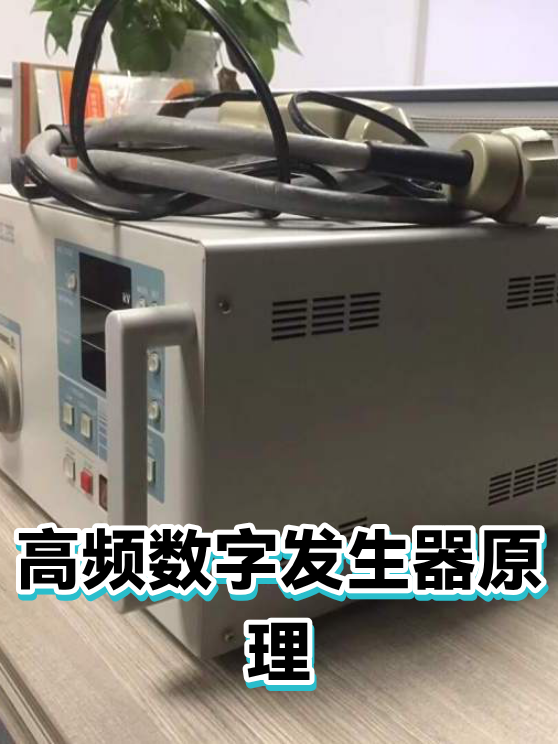

高频数字发生器原理

一、时钟信号的魔法舞步

高频数字发生器的核心如同一位精准的指挥家，通过晶体振荡器产生基准频率（常见10MHz-100MHz），再经分频/倍频电路调整至目标频率。数字信号生成的关键在于：

• 相位锁定技术：确保输出信号与参考源同步

• 占空比控制：通过可编程逻辑调节脉冲宽度

• 抖动抑制：采用低噪声电源和屏蔽设计减少时序偏差

二、电路设计的三大法宝

1. FPGA核心：灵活实现任意波形合成，支持正弦/方波/脉冲等8种基础波形

2. 高速DAC：12位分辨率下可达1GS/s转换速率，确保信号边缘陡峭

3. 阻抗匹配网络：50Ω输出阻抗设计，减少信号反射造成的波形畸变

三、工业场景的七十二变

在半导体测试中，它能模拟1ns级时钟抖动；为通信设备提供载波信号时，频率稳定度可达±0.1ppm。特殊设计的抗干扰架构使其在电机控制、雷达系统等复杂电磁环境中仍能保持信号完整。
