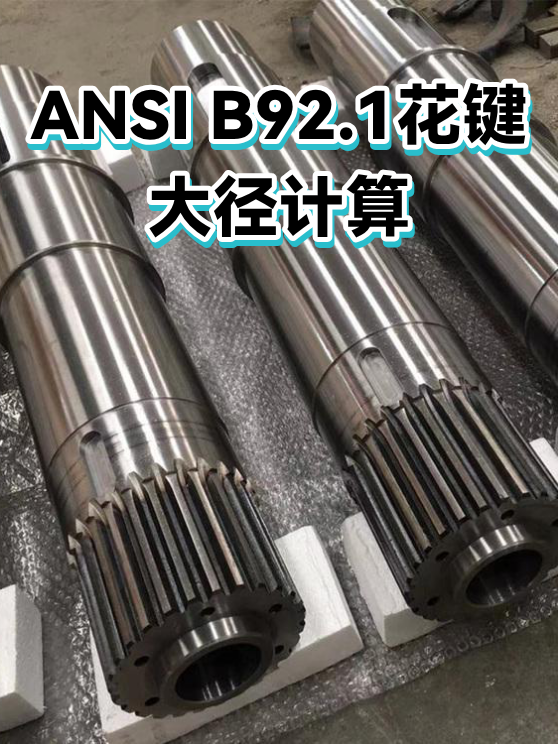

ANSI B92.1花键大径计算
·
郑州华尔威电子有限公司
郑州华尔威电子有限公司位于郑州高新技术产业开发区，成立于2008年，专注高频炉、超音频设备及淬火设备的研发制造，产品广泛应用于机械零件加工、汽车零部件热处理等领域。凭借十余年技术积淀，HEW系列感应加热设备处于行业领先水平，以精密工艺与创新技术为制造业提供高效解决方案。
介绍：
本文详解ANSI B92.1花键大径的计算方法，包括关键参数解析、公式推导及实际应用中的注意事项，帮助工程师准确掌握这一机械设计核心参数。
一、花键大径的定义与意义
花键大径就像齿轮的'身份证号码'，决定了配合件的匹配精度。在传动系统中，它直接影响扭矩传递效率和部件寿命。计算时需明确三个核心参数：齿数、模数（或径节）以及压力角。举个形象例子——把花键看作锯齿状的树桩，大径就是锯齿最外缘划出的那个看不见的圆。
二、计算公式与参数关系
基本公式：大径=齿数×模数+2×齿顶高修正系数
关键变量：
模数决定齿的胖瘦（模数越大齿越厚）
压力角影响齿形倾斜度（常见30°或45°）
齿顶圆角半径会微调最终尺寸
实用技巧：当径节替代模数时，记得用25.4转换单位（1英寸=25.4毫米）
三、工程应用中的黄金法则
实际设计中，建议预留0.1-0.3毫米配合间隙。太紧会导致装配困难，太松则引起异响和磨损。经验丰富的工程师会像老中医把脉那样，通过测量大径跳动值来判断加工质量——优质花键的跳动量应控制在0.05毫米内。冬季作业时还需考虑金属冷缩对测量值的影响。
