如何测二极管共阴共阳

一、万用表快速检测法

数字万用表是区分共阴/共阳二极管的利器。将表笔分别接触两个引脚：

1. 二极管档检测：红表笔接A脚黑表笔接B脚显示0.6V左右，反之无读数则为共阳结构

2. 电阻档验证：正向电阻较小（约几百欧），反向电阻接近无穷大时，红表笔接触的即为阳极

3. 蜂鸣档辅助：导通时发声端为阳极，需注意某些表笔极性相反

二、简易电源测试方案

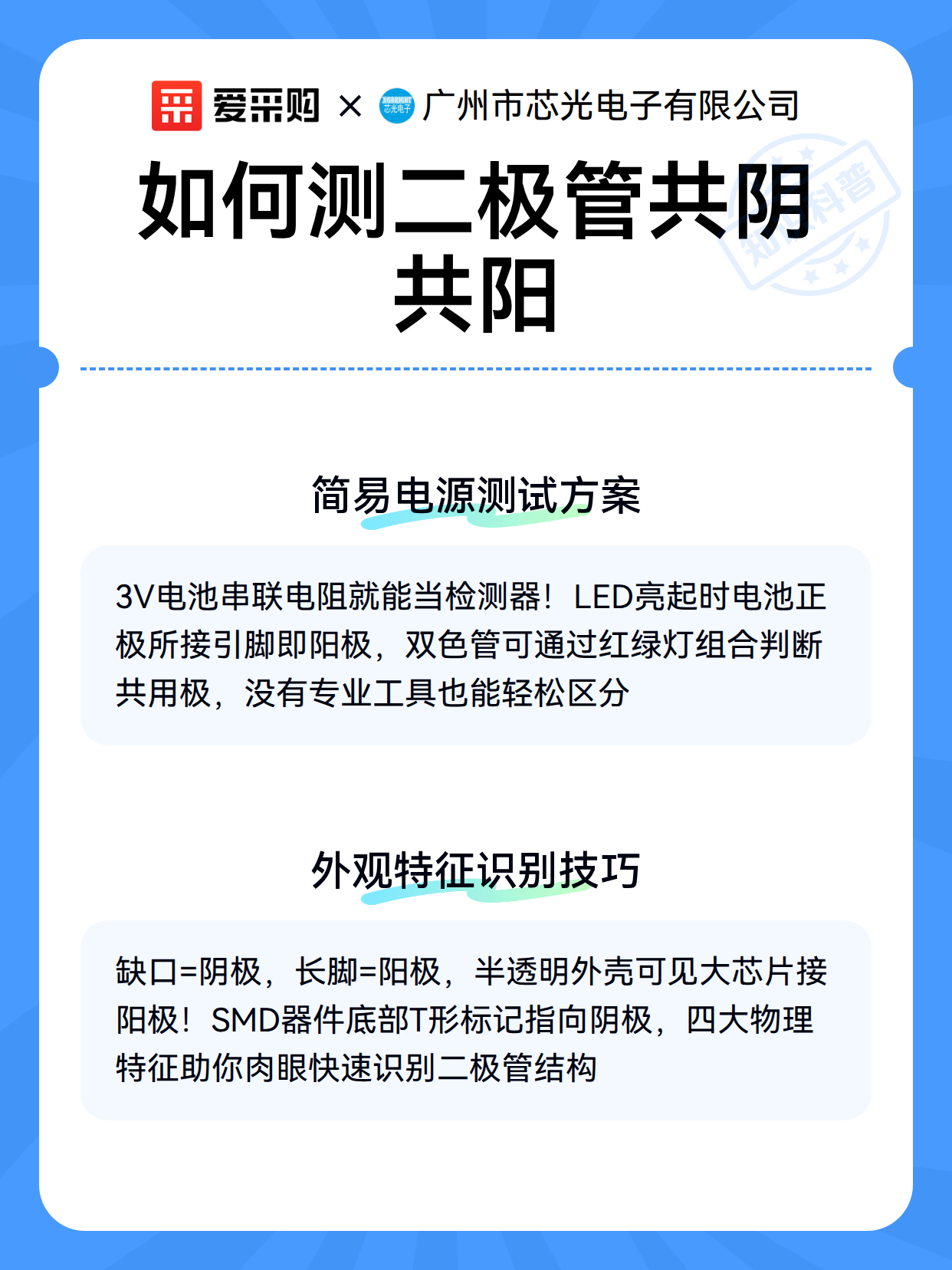

没有万用表时可用3V电池组配合LED测试：

1. 串联电阻保护：使用220Ω限流电阻防止过流

2. 观察亮灯组合：LED发光时电池正极连接的引脚即为阳极

3. 双色LED验证：若为双色管，共阳结构红绿灯共用正极，共阴则共用负极

三、外观特征识别技巧

多数二极管会通过物理标记标明极性：

1. 缺口标识：外壳平面缺口侧通常为阴极

2. 引脚长度：较长引脚多为阳极（不适用于剪脚元件）

3. 内部结构：透过半透明外壳可见较大芯片连接阳极

4. 型号查询：如SMD器件底部T形标记指向阴极
