太阳能线红白绿蓝接红黄

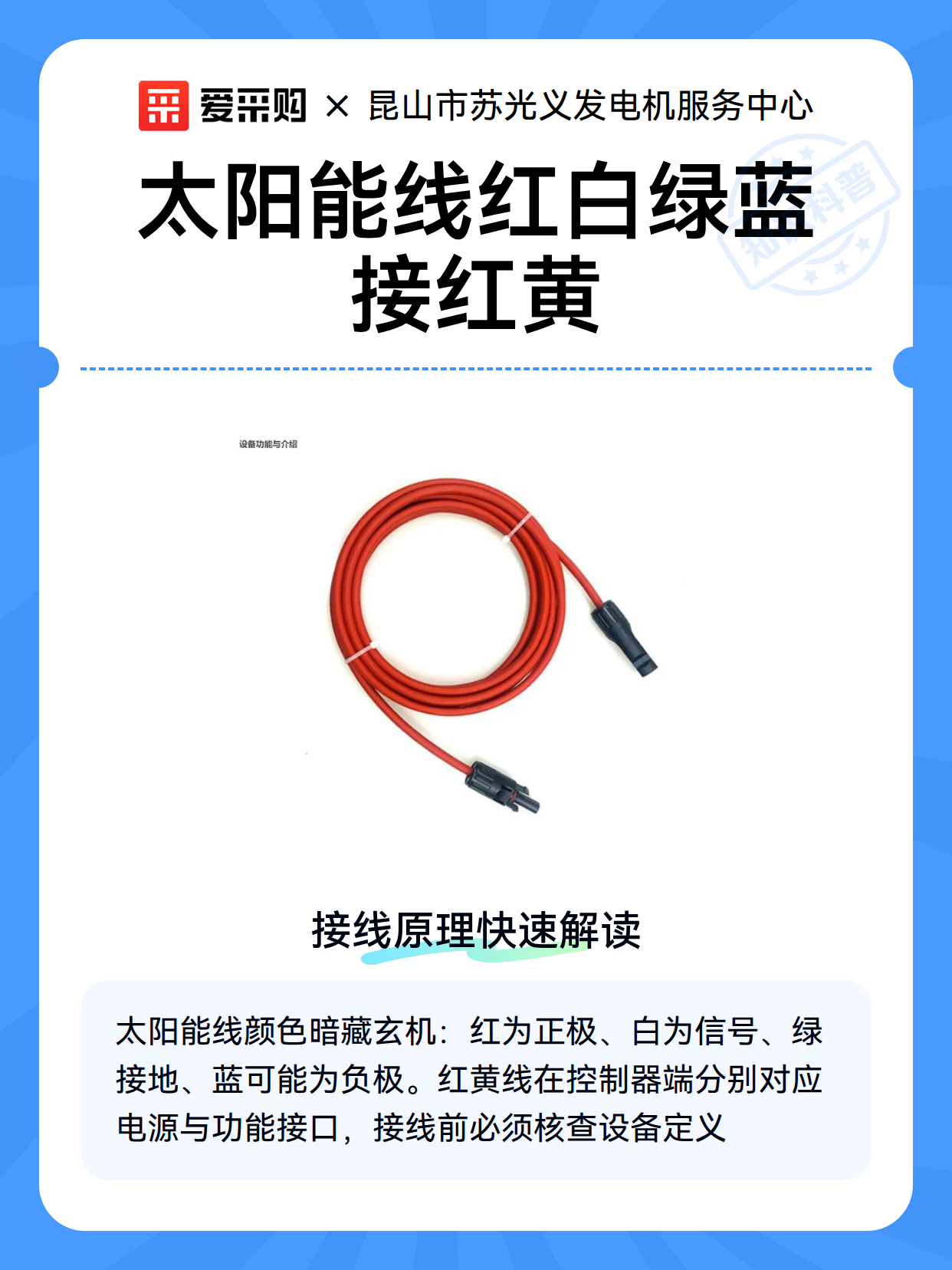

一、接线原理快速解读

太阳能系统的彩色线缆并非随意设计，每种颜色通常代表特定功能。红白绿蓝四色组合常见于光伏板输出线，其中红色多为正极，白色为信号线，绿色为接地保护，蓝色可能为负极或备用线。而红黄线常出现在控制器端，红色接电源正极，黄色可能对应信号或辅助功能。接线前务必确认设备说明书，不同厂商可能存在差异。

二、分步接线操作指南

1. 断电操作：先关闭所有电源，用测电笔确认无残留电压

2. 颜色匹配：将光伏板端的红色正极连接至控制器的红色接口

3. 功能对应：白色信号线接黄色端子（需确认功能匹配）

4. 安全处理：绿色地线单独固定接地桩，蓝色线根据实际功能决定是否接入

5. 绝缘检查：所有接头用热缩管或绝缘胶带处理

三、必须注意的三件事

• 防反接保护：误接可能导致设备损坏，建议串联二极管保护

• 防水措施：室外接线处需使用防水接线盒

• 负载测试：首次通电前断开所有负载，用万用表检测电压是否正常

• 温差影响：寒冷环境下线材变硬，弯折时注意避免内部断裂
