介绍：
本文详细解析物理手摇发电机的组装步骤，从材料准备到机械连接与电路调试，手把手教你完成一台功能完整的手摇发电机，适合科技爱好者和DIY初学者。

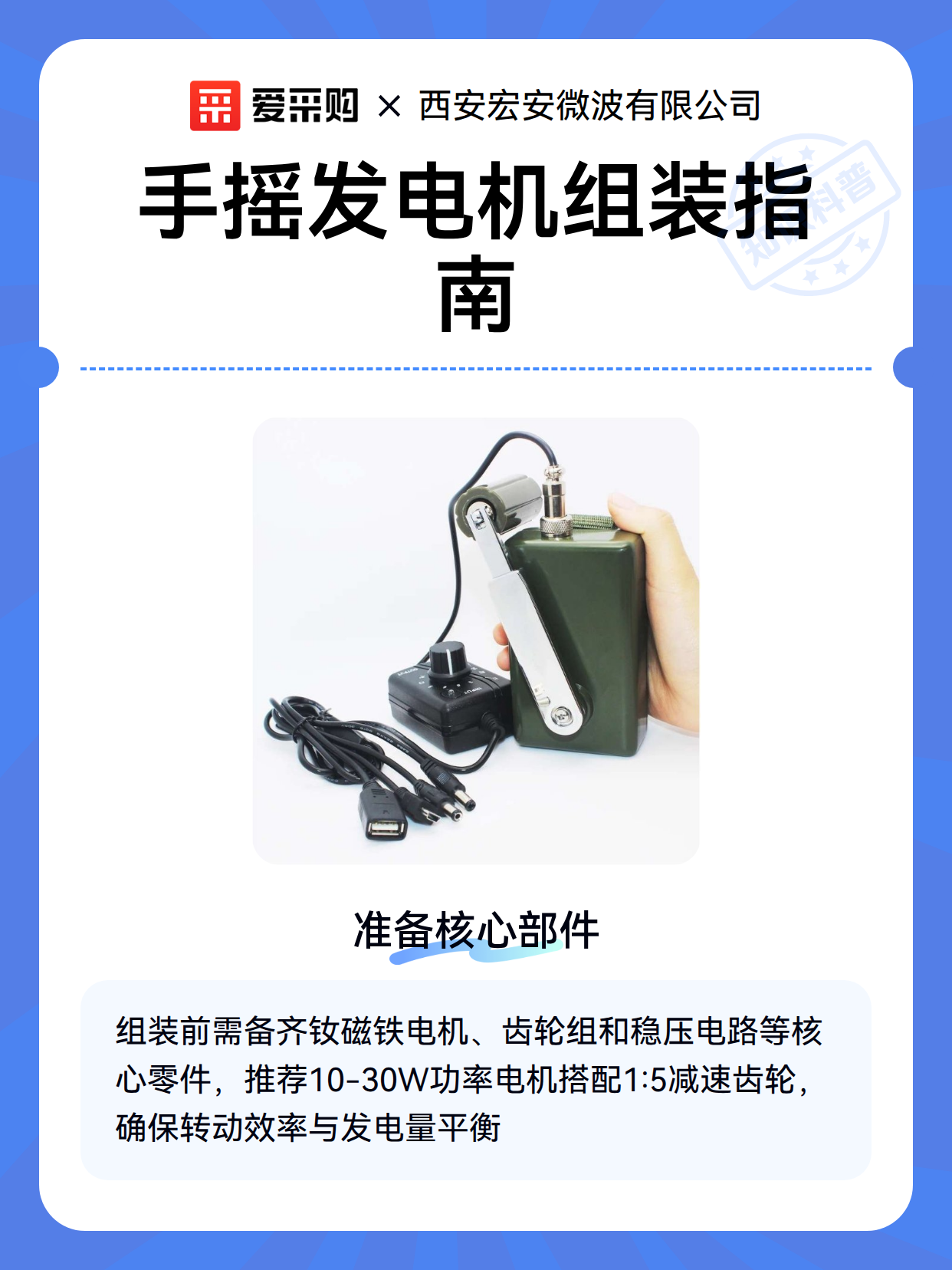

一、准备核心部件
组装手摇发电机就像搭积木，需要先集齐关键零件：永磁直流电机（建议选择10W-30W功率）、齿轮传动组（减速比约1:5）、手摇柄、稳压电路板、LED指示灯和足够强度的支架。电机建议用钕磁铁类型，转动时能产生较大感应电流。传动齿轮可用3D打印或自行车链条改装，重点确保摇柄转1圈电机转5圈的设计。
二、机械结构组装
固定电机：用螺栓将电机垂直固定在木质/金属底座，输出轴朝上
安装传动：齿轮组与电机轴咬合后，测试空转是否顺畅无卡顿
连接摇柄：最后装上手摇柄，注意添加轴承减少摩擦
整体加固：用AB胶填补缝隙，振动大的部位加装橡胶垫
三、电路系统搭建
电机输出线接整流桥模块（推荐KBPC5010），后接4700μF电容滤波。测试时：
慢速摇动应点亮1-3颗LED（约3V）
中速时可给手机充电（需加装USB模块）
快速转动需监测电压，超过12V要接入泄放电阻
最后用热缩管包裹裸露导线，电路板建议用防水盒封装。
