环氧树脂与T31固化剂配比

一、基础配比与固化原理

环氧树脂与T31固化剂的常见配比为100:15至100:35（重量比），具体比例需根据树脂型号调整。T31作为改性胺类固化剂，通过氨基与环氧基反应形成三维网络结构。温度25℃时，100:20的配比可实现24小时表干，7天完全固化。冬季施工可适当增加5%-10%固化剂用量。

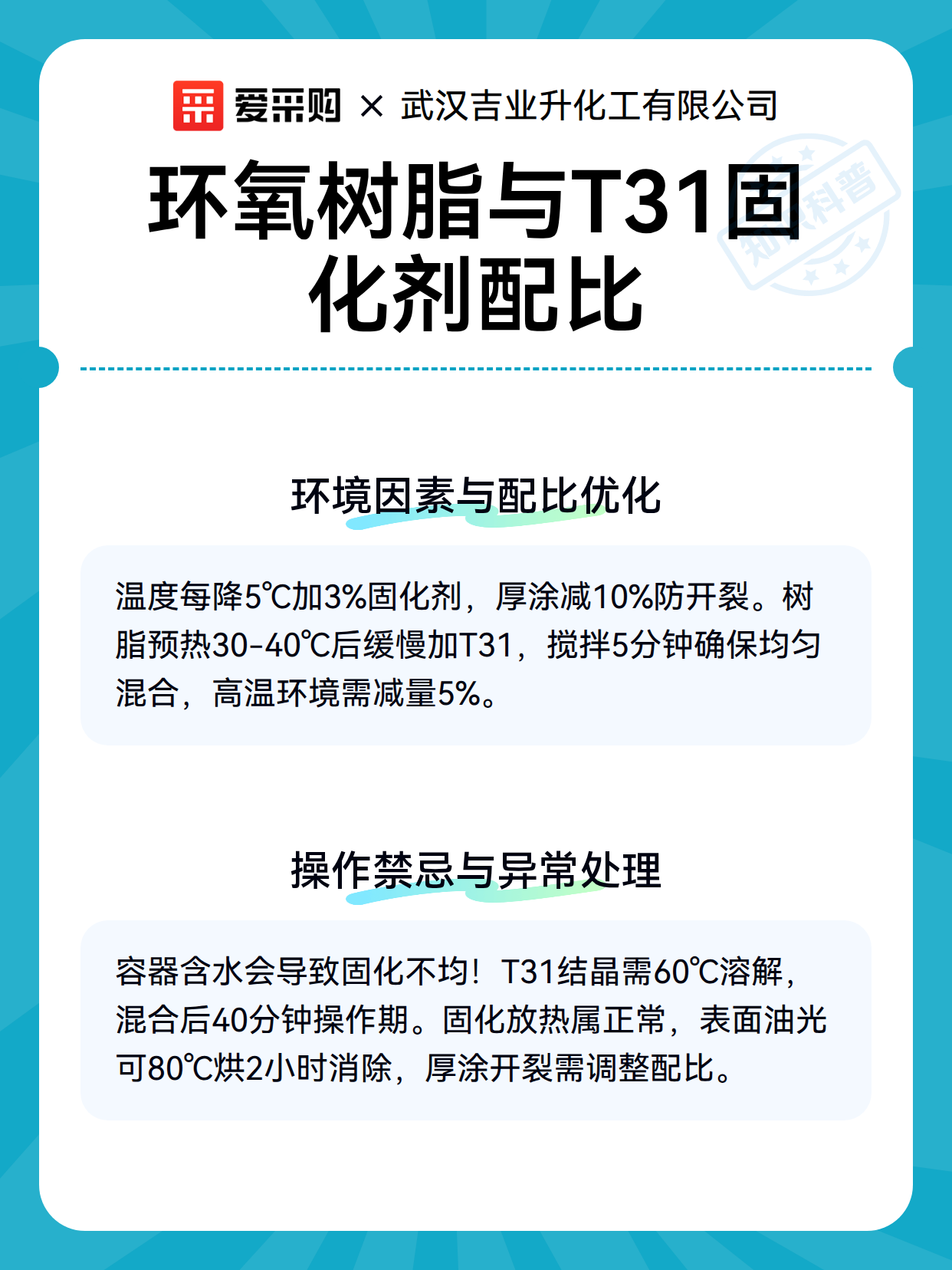

二、环境因素与配比优化

1. 温度影响：15℃以下每降低5℃，增加3%固化剂；30℃以上减少5%用量

2. 厚度调整：1mm以下薄涂按标准配比，3mm以上厚涂减少10%固化剂防开裂

3. 混合技巧：建议先将树脂加热至30-40℃（不超过50℃），再缓慢加入固化剂搅拌5分钟

三、操作禁忌与异常处理

• 混合容器必须干燥，微量水分会导致固化不均

• 出现白色结晶属T31受潮，需60℃加热溶解后再使用

• 混合后操作时间约40分钟（25℃），发烫属正常放热反应

• 固化后表面油光可80℃烘2小时消除

爱采购上有产品的详细资料，方便你参考选择。为你提供更加详细的信息参考～
