高频电流铜排设计指南

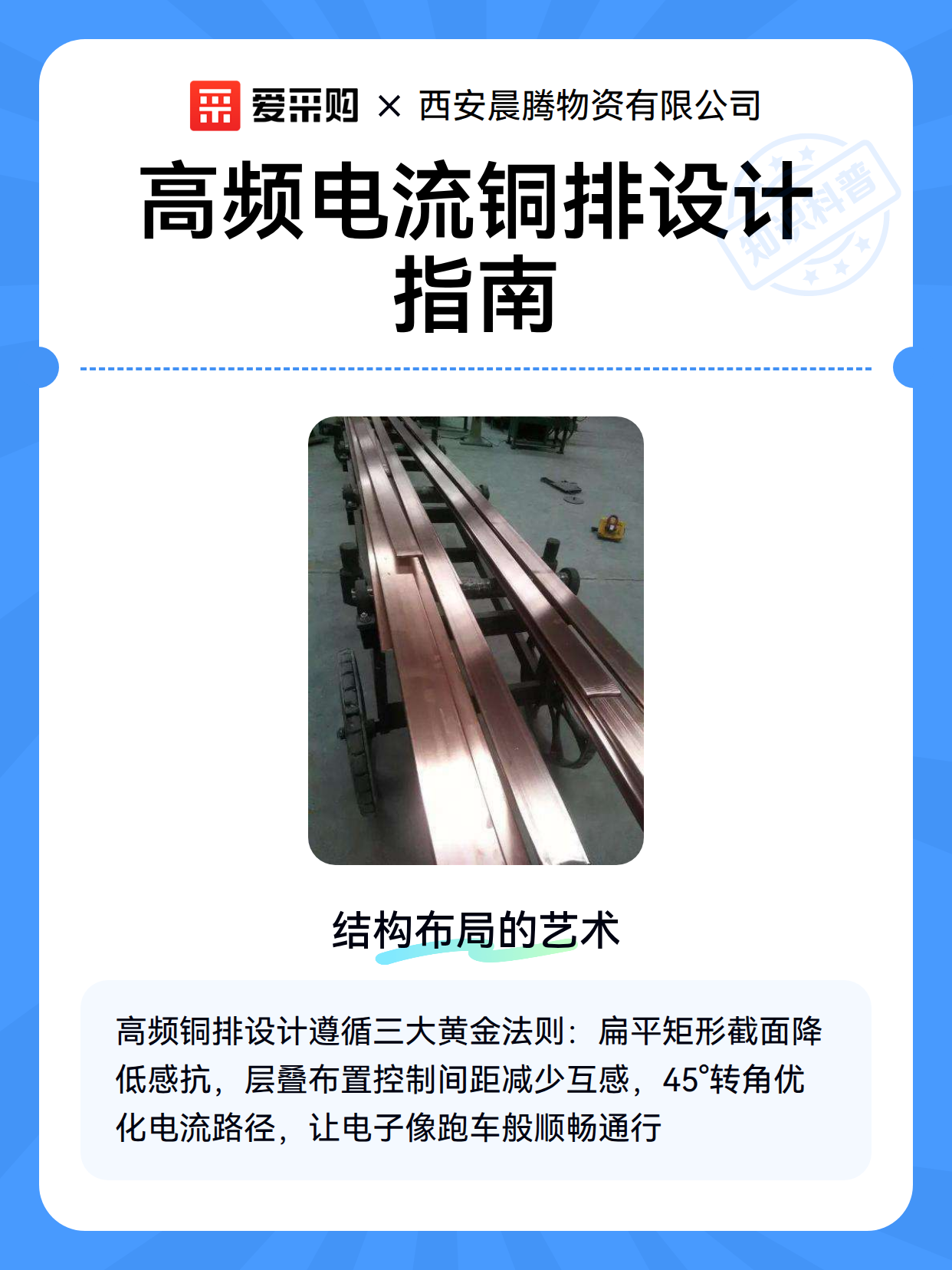

一、结构布局的艺术

高频电流铜排像高速公路，设计不好就会堵车（电流拥堵）。三个黄金法则：

1. 低感抗路径：采用扁平矩形截面，长宽比建议3:1，边缘做圆角处理减少高端放电

2. 层叠策略：正负极铜排平行布置时，间距≥2倍厚度可降低互感效应

3. 转角哲学：45°斜角比直角减少30%涡流损耗，圆弧过渡更优

二、材料的科学选择

铜排的"体质"决定性能上限：

• 纯度之争：无氧铜（纯度99.95%）比普通铜材导电率提升5%，但成本增加20%

• 表面处理：镀银层厚度0.2μm可降低接触电阻，适合10kHz以上场景

• 复合方案：铜铝复合板重量减轻40%，需注意热膨胀系数差异

三、散热与电磁平衡

高频下的铜排就像运动中的CPU：

1. 热管理：每平方厘米散热齿面积可带走1.5W热量，风冷条件下齿高建议8-12mm

2. 电磁屏蔽：双层铜排间加0.1mm绝缘层，能抑制80%高频辐射

3. 振动预防：每20cm设置弹性支撑点，振幅可控制在0.2mm内
