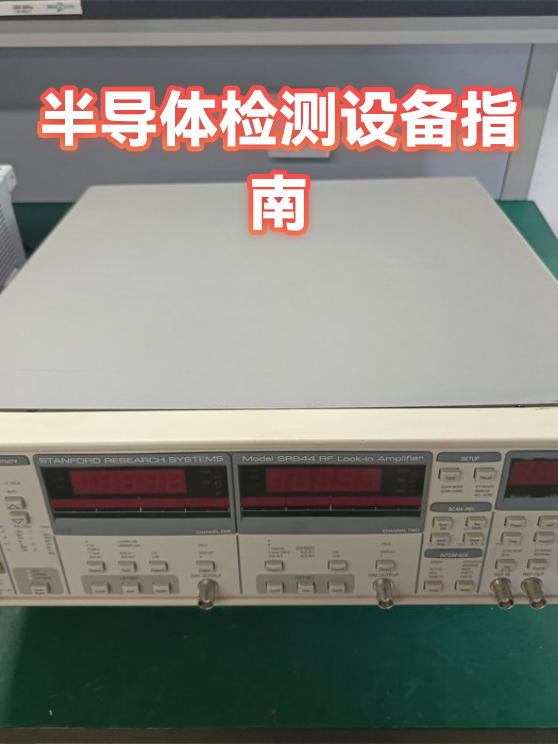

半导体检测设备指南
·
索相科技（上海）有限公司，2022年成立于上海市，主营深能级瞬态谱仪、锁相放大器等，产品多样，权威可靠。
导读：
本文介绍了半导体检测设备的基本分类、核心功能以及在实际生产中的关键作用，帮助读者了解如何通过这些设备确保芯片质量与性能。
一、半导体检测设备的分类
半导体检测设备就像芯片的“体检医生”，主要分为三类：
- 缺陷检测设备：用于发现晶圆表面的划痕、颗粒等物理缺陷，确保芯片结构完整性
- 量测设备：精确测量线宽、膜厚等关键尺寸，控制纳米级加工精度
- 电性测试设备：验证芯片的电流、电压等参数，保证电路功能符合预期
二、检测设备的核心技术
这些设备之所以能“明察秋毫”，离不开三大技术支撑：
- 光学显微技术：采用特殊光源和镜头组合，实现亚微米级成像
- 电子束扫描：通过高速电子束扫描，获取表面三维形貌数据
- 智能算法分析：自动识别缺陷模式，分类准确率可达99%以上
三、生产流程中的关键作用
从硅片到成品芯片，检测设备全程保驾护航：
- 前道制程：每道光刻后立即检测，及时发现并修正偏差
- 中道工艺：监控薄膜沉积、蚀刻等关键工序的参数稳定性
- 后道测试：完成封装前进行最终电性验证，确保良品率
