二保焊1mm板电流电压调节
·
永清县城内义胜金属加工厂，2012年成立于河北永清，专注金属加工，设备齐全，全材质覆盖，经验丰富权威，支持来样定制。
导读：
本文详解二保焊1mm薄板焊接时电流电压的合理设置范围，分析参数匹配原理，并提供操作技巧与常见问题解决方案，帮助焊工实现稳定高效的焊接效果。
一、1mm薄板焊接参数基准
焊接1mm薄板就像在鸡蛋壳上雕花——参数稍大就烧穿，太小又焊不透。经过实践验证的黄金区间是：
- 电流：60-90A（建议从70A开始试焊）
- 电压：16-19V（每增减10A电流对应调整1V电压）
- 焊丝直径：0.6-0.8mm最合适
- 气体流量：8-12L/min二氧化碳混合气

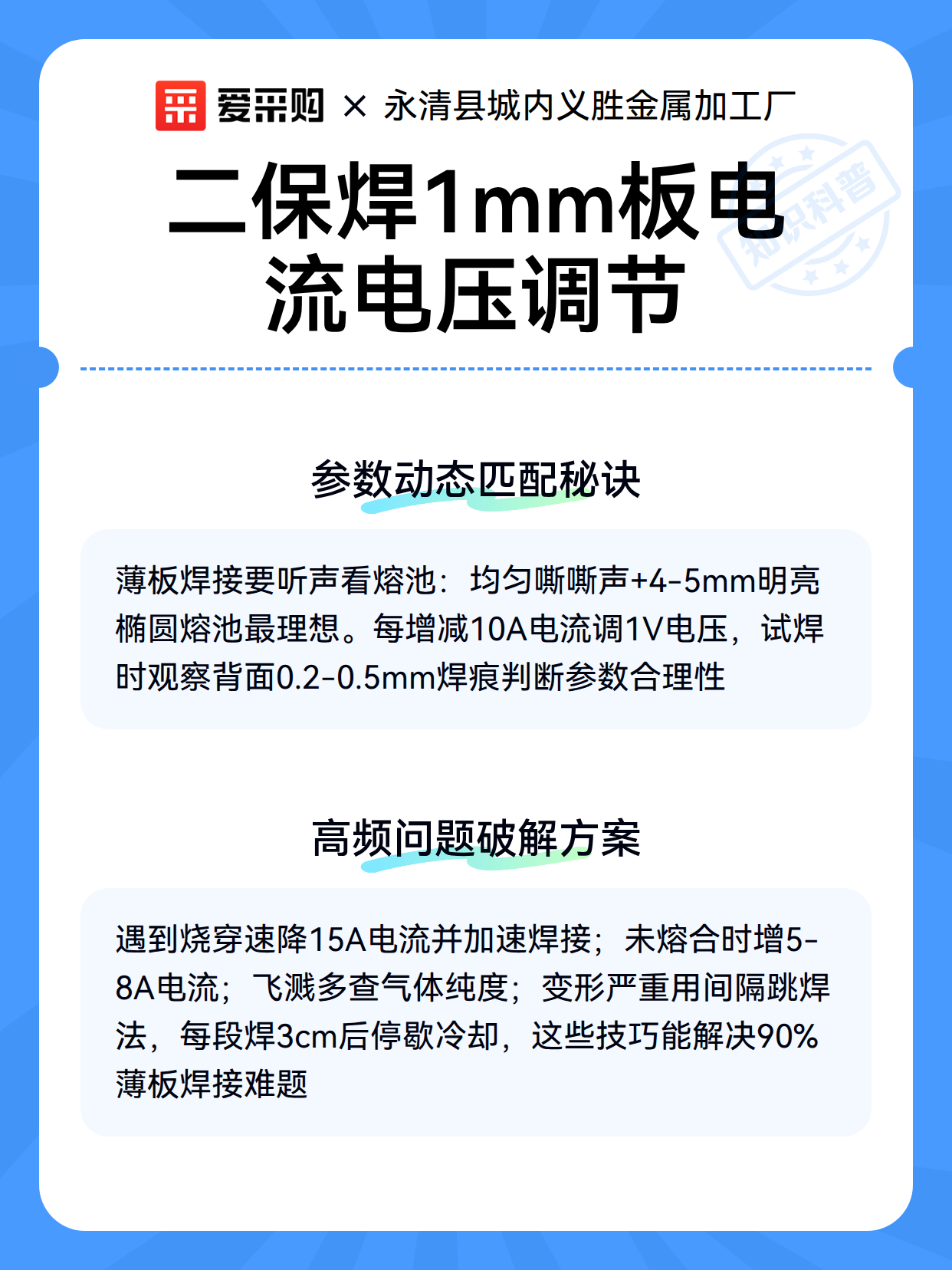

二、参数动态匹配秘诀
薄板焊接是参数平衡的艺术，记住三个关键点：
- 听声辨位：理想状态发出均匀的"嘶嘶"声，爆裂声说明电压偏高，断续声则电流不足
- 看熔池：熔池直径控制在4-5mm，呈现明亮椭圆状为理想状态
- 试板先行：正式焊前在废板上测试，观察背面是否呈现0.2-0.5mm均匀焊痕
三、高频问题破解方案
遇到这些典型情况时别慌张：
- 烧穿问题：立即降低10-15A电流，加快20%行走速度，改用前后摆动焊法
- 未熔合：增加5-8A电流或提高1V电压，减小焊枪角度至70°
- 飞溅多：检查气体纯度是否达标，适当降低2-3V电压
- 变形严重：采用间隔跳焊法，每段焊缝不超过3cm，自然冷却后再补焊
爱采购产品信息全面，爱采购能帮你快速找到参考，其中对比功能可能对你有帮助，各位老板快去试试吧～
