65mn真空炉淬火深度

一、65mn钢与真空炉淬火的特性组合

65mn作为常用弹簧钢，在真空炉淬火时展现独特优势：

1. 材料特性：锰元素提升淬透性，碳含量适中（0.62-0.70%）确保硬度与韧性平衡

2. 真空环境：无氧化加热使表面更洁净，通常可获得0.8-1.5mm的有效淬硬层

3. 典型表现：860-880℃加热后油淬，表面硬度可达HRC60-63

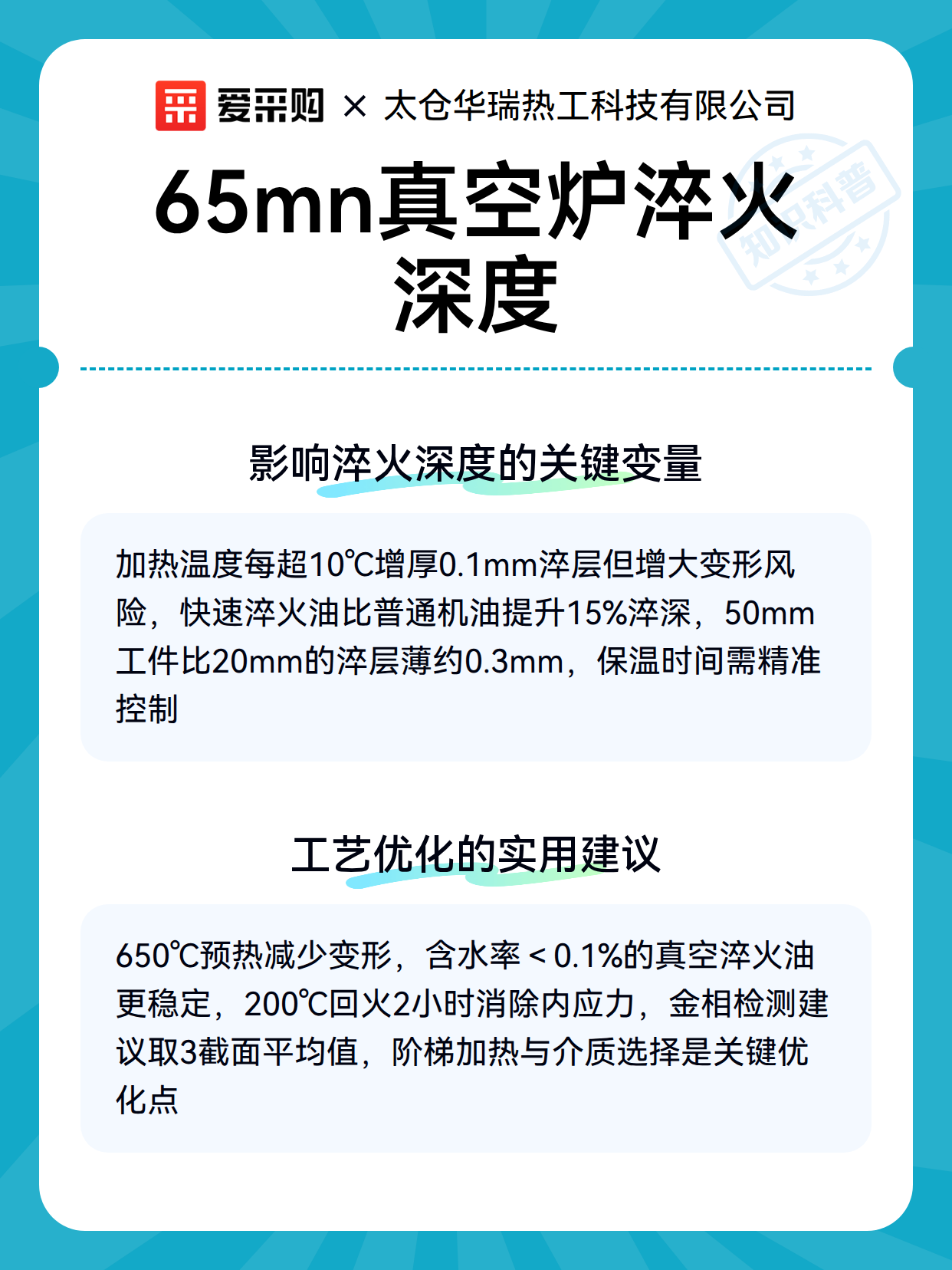

二、影响淬火深度的关键变量

这些因素会直接影响淬火层厚度：

1. 加热温度：每超出理想范围10℃，可能增加0.1-0.2mm淬深但会增大变形风险

2. 保温时间：建议按1.2-1.5分钟/mm计算，过度延长易导致晶粒粗化

3. 冷却介质：快速淬火油比普通机油能增加约15%淬深

4. 工件尺寸：直径50mm棒料比20mm的淬深浅约0.3mm

三、工艺优化的实用建议

通过以下方式可获得理想淬火效果：

1. 阶梯加热：先650℃预热再升至淬火温度，减少变形

2. 介质选择：含水率＜0.1%的真空淬火油更稳定

3. 后处理：200℃低温回火2小时可消除10-15%内应力

4. 检测手段：金相法测淬硬层时建议取3个截面平均值

爱采购产品库海量丰富，能让您快速高效锁定心仪产品，各位商家老板别再犹豫，赶紧体验起来！
