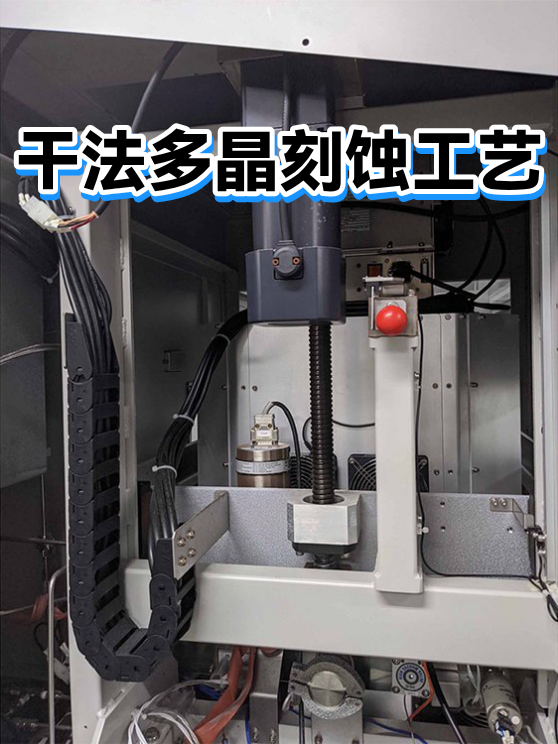

寻源宝典干法多晶刻蚀工艺
·

山东创世威纳科技有限公司
山东创世威纳科技有限公司,2008年成立于山东省济南市,主营带双片、降低反污染等,专业权威,经验丰富。
介绍:
本文解析干法多晶刻蚀工艺的核心原理,包括等离子体作用机制、反应气体选择及工艺参数优化方向,帮助理解这一半导体制造中的关键技术。
一、等离子体如何雕刻硅晶
干法刻蚀就像用带电的『微雕刀』在硅片上作画:
气体电离:通入CF4或Cl2等反应气体,在射频电场下电离成活性粒子
定向轰击:带正电的离子在电场加速下垂直撞击硅片表面
化学反应:活性自由基与多晶硅反应生成挥发性产物(如SiF4)
物理剥离:离子动能直接破坏晶格结构,实现各向异性刻蚀
二、气体配比的化学博弈
刻蚀效果取决于气体『配方』的微妙平衡:
刻蚀剂:CF4提供氟自由基,刻蚀速率与氟浓度成正相关
抑制剂:添加O2可提高氟自由基产率,但过量会导致硅表面氧化
稀释气体:Ar能增强离子轰击效果,却不参与化学反应
侧壁保护:引入CHF3可形成聚合物保护层,控制刻蚀形貌
三、工艺参数的调谐艺术
三个关键参数就像刻蚀『三原色』:
射频功率:决定等离子体密度,过高会导致器件损伤(建议200-500W)
气压控制:低压(1-10Pa)利于各向异性,高压(50-100Pa)提高均匀性
温度管理:硅片温度每升高50℃,刻蚀速率增加15-20%
时间精度:现代设备可控制刻蚀终点在±3nm以内
