限位开关二次启动接线

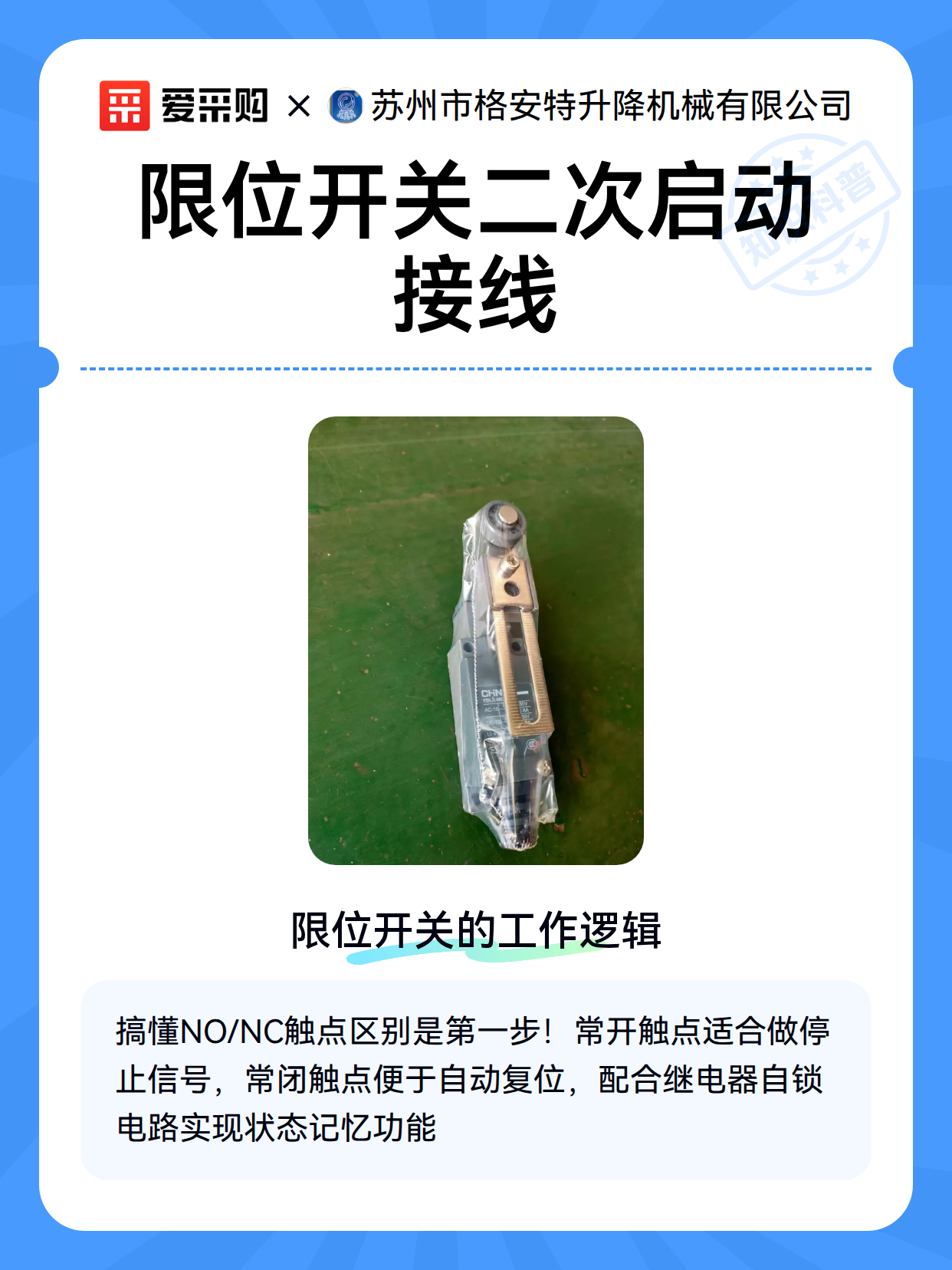

一、限位开关的工作逻辑

限位开关就像设备的电子守门员，当前行机构触碰其机械臂时，内部触点状态会发生变化。要实现二次启动，关键在于理解：

1. 触点类型选择：常开触点（NO）适合做停止信号，常闭触点（NC）更适合复位后自动导通
2. 信号保持原理：通过继电器或接触器实现自锁，避免反复触发限位开关
3. 状态记忆功能：需配合复位按钮清除限位信号，才能允许设备再次前行

二、典型接线方案拆解

这个电路就像给设备装上"倒车雷达+自动泊车"系统：

1. 基础回路：将限位开关NC触点串联在控制回路中，触发后切断电路
2. 双重保护：并联紧急停止按钮，确保任何情况下可立即断电
3. 复位设计：增加复位按钮与限位开关并联，按下时强制接通控制回路
4. 方向互锁：通过接触器辅助触点实现前行/后退的电气互锁

三、实操中的聪明技巧

这些经验能让你少走弯路：

• 触点扩展：当电流较大时，用限位开关控制中间继电器而非直接带负载
• 防抖措施：在触点两端并联0.1μF电容，避免机械振动导致误动作
• 状态指示：加装指示灯显示限位触发状态，方便故障排查
• 位置微调：安装时预留5mm左右调整余量，便于后期精确校准触发位置
