高压变压器与高低压柜接线

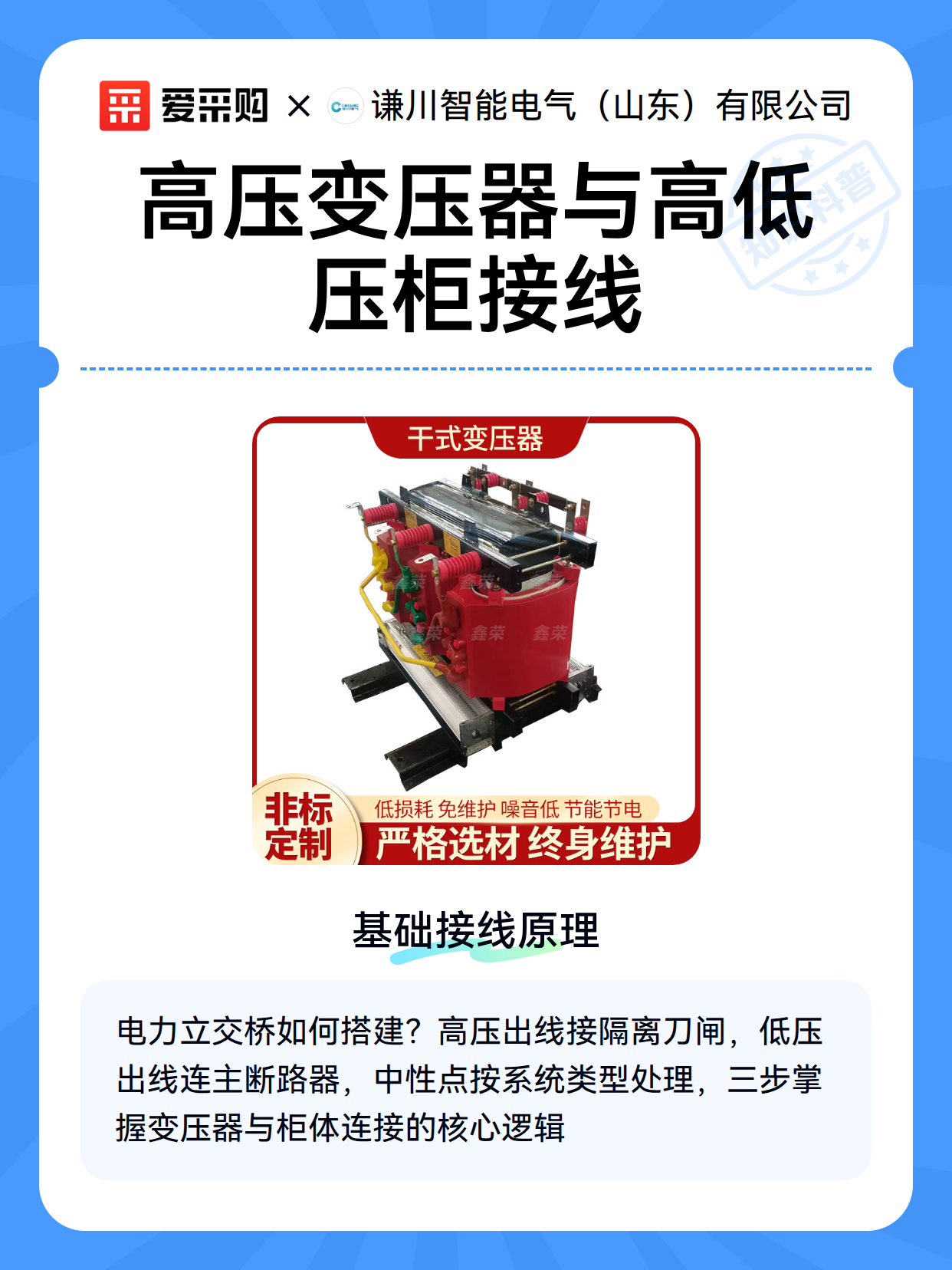

一、基础接线原理

高压变压器与高低压柜的连接就像搭建一座电力立交桥，需要遵循电流的"交通规则"：

1. 高压侧连接：变压器高压出线端通过铜排或电缆接入高压柜进线隔离刀闸

2. 低压侧连接：变压器低压出线端通过封闭母线槽连接至低压柜主断路器

3. 中性点处理：根据系统类型（TN-S/TT/IT）决定中性点是否接地

二、关键操作要点

这些细节决定整个系统的安全性和可靠性：

1. 相位校验：必须用相序表确认高压侧与低压侧相位一致

2. 绝缘测试：接线前测量变压器与柜体间绝缘电阻应大于10MΩ

3. 紧固要求：所有连接螺栓需按对角线顺序分次紧固，扭矩控制在35-40N·m

4. 安全间距：裸露带电部位间最小空气间隙保持150mm以上

三、典型问题处理

遇到这些情况时建议这样应对：

1. 柜体震动：检查变压器与柜体间是否加装减震胶垫

2. 异常发热：重点排查连接处接触面是否氧化或紧固不足

3. 噪音过大：确认变压器与柜体金属构件间无磁路短路

4. 保护误动作：复核继电保护定值是否与变压器参数匹配
