导读：
本文解析开关三极管在开启和关闭时的不同工作区域，解释其工作原理及特性差异，帮助理解三极管在电路中的动态表现。
一、开关三极管的两种状态
开关三极管如同电路中的‘门卫’，通过控制基极电流实现开关功能：
- 开启状态：进入饱和区，集电极-发射极电压接近0，电流最大，相当于‘门全开’
- 关闭状态：工作在截止区，集电极电流趋近于0，如同‘门已上锁’
- 过渡过程：短暂经过放大区，此时兼具电压和电流控制特性

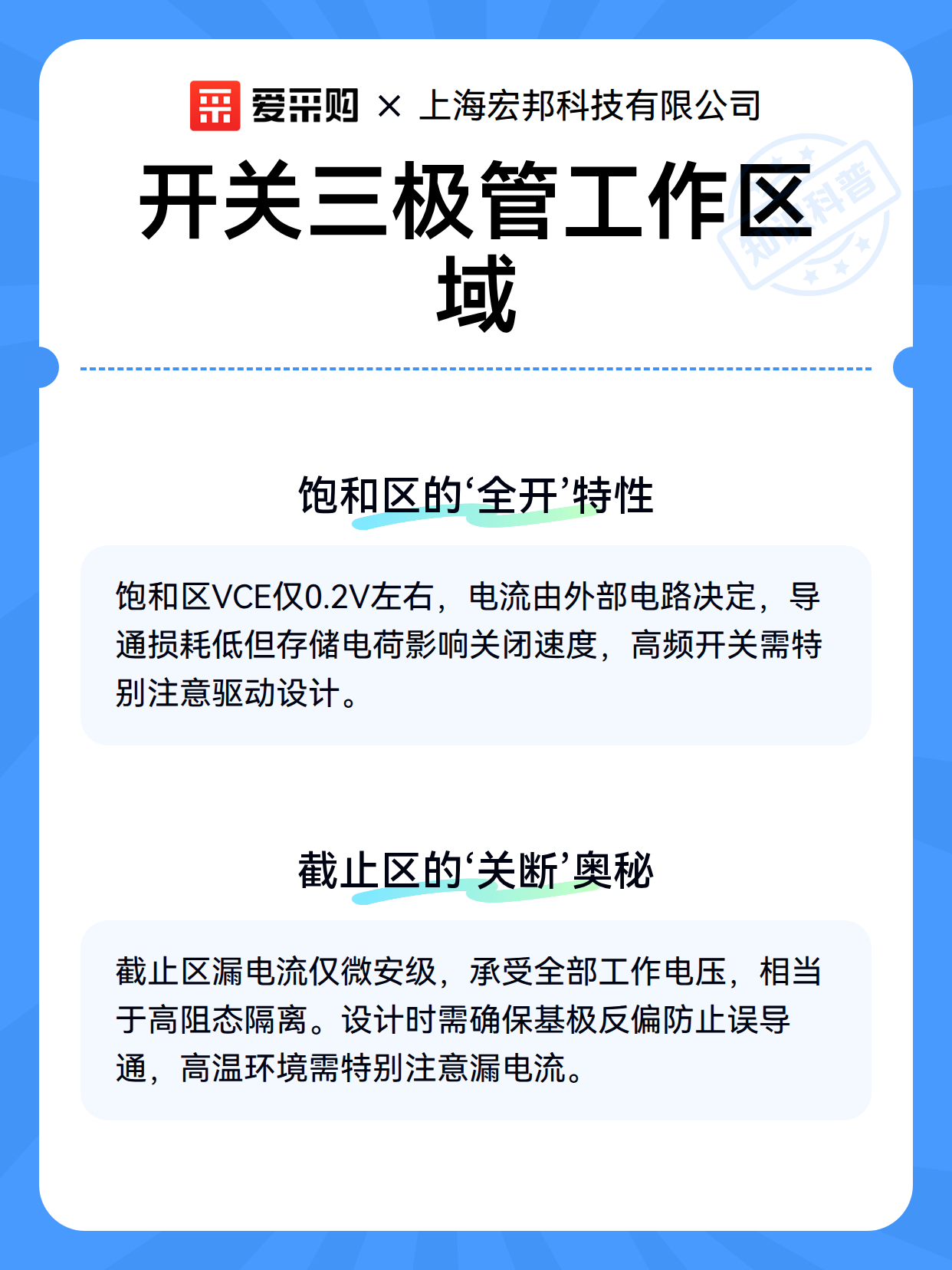

二、饱和区的‘全开’特性
当三极管完全导通时：
- 电压特征：VCE≈0.2-0.3V（硅管），相当于导线压降
- 电流特征：IC仅受外部电路限制，与基极电流无关
- 功耗优势：导通损耗低，适合高频开关场景
- 响应速度：存储电荷影响关闭延迟，需优化驱动电路
三、截止区的‘关断’奥秘
三极管关闭时的表现：
- 漏电流问题：ICEO约μA级，高温环境下可能上升
- 耐压能力：VCEO电压全部加在集电结上
- 隔离效果：相当于兆欧级电阻，阻断电路通路
- 设计要点：确保基极反向偏置，防止误触发
