寻源宝典
30Cr2Ni2Mo热处理工艺
·
周口市豫玺矿山机械制造有限公司
周口市豫玺矿山机械制造有限公司位于河南省周口市沈丘县莲池镇工业园区8号，成立于2020年，专业生产旋挖机、采煤机、掘进机及矿用截齿、齿座等矿山机械配件，产品涵盖钻采、工程、合金工具等领域，提供钢材、机电设备等配套服务，技术扎实，产业链完善。
介绍：
本文详细解析30Cr2Ni2Mo钢的热处理工艺，包括其预热处理、淬火与回火的关键参数及注意事项，帮助读者掌握该材料的理想加工方法。
一、30Cr2Ni2Mo预热处理要点
30Cr2Ni2Mo钢在正式热处理前需进行预热处理，以消除内应力并改善加工性能。通常采用退火工艺，加热至750-800℃，保温2-4小时，随后随炉冷却至500℃以下出炉。这一步骤能有效细化晶粒，为后续淬火做好准备。

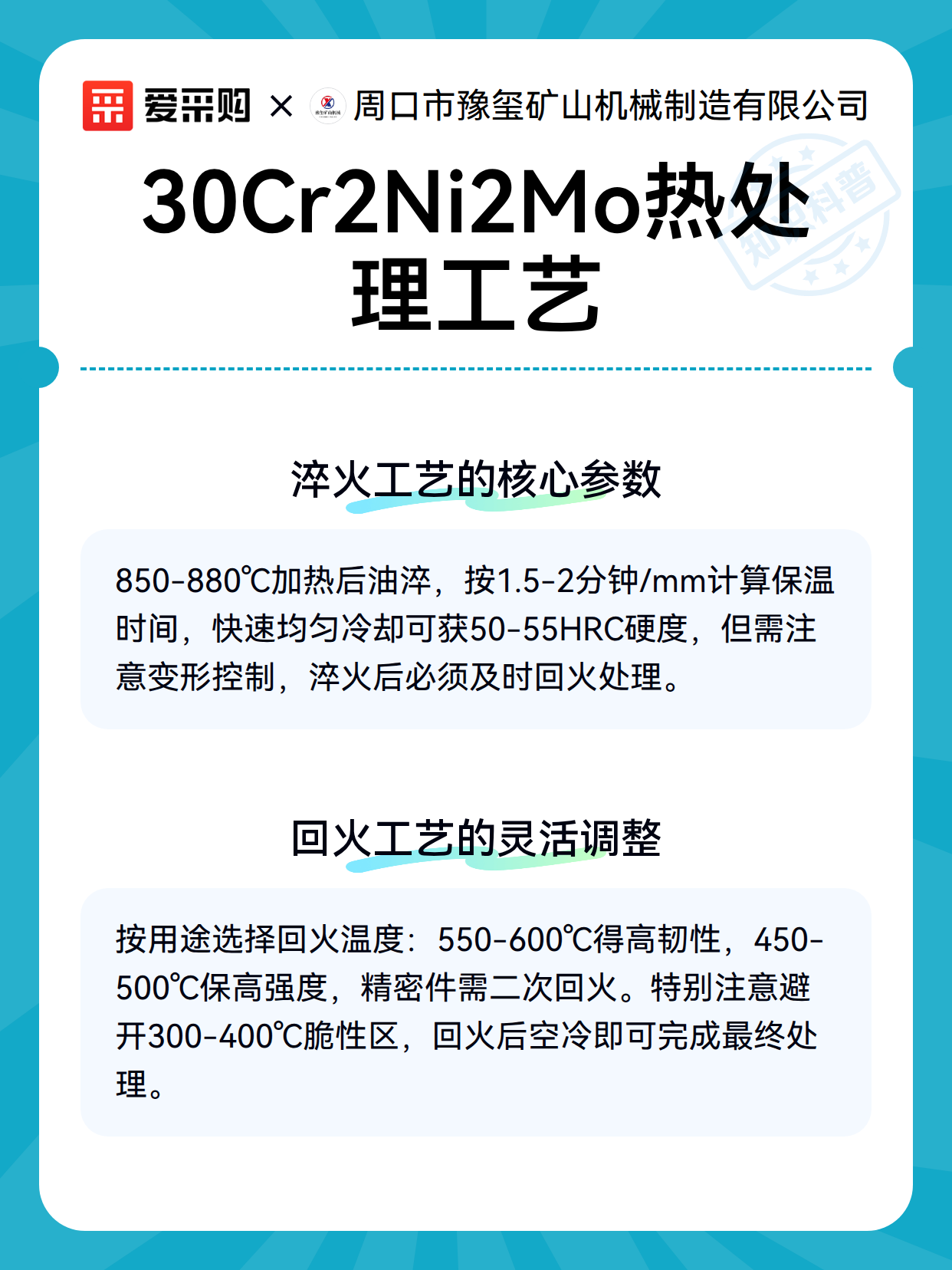

二、淬火工艺的核心参数
淬火是决定30Cr2Ni2Mo性能的关键步骤。推荐加热至850-880℃，保温时间按工件厚度计算（1.5-2分钟/mm），油冷至室温。需注意工件入油时需快速均匀，避免变形开裂。淬火后硬度可达50-55HRC，但脆性较大需及时回火。
三、回火工艺的灵活调整
回火温度根据最终用途调整：
高韧性需求：550-600℃回火，获得35-40HRC硬度
强度优先：450-500℃回火，保持45-50HRC硬度
精密件处理：需二次回火，每次保温2小时以上
回火后空冷即可，注意避开300-400℃脆性区。
爱采购产品信息全面，爱采购能帮你快速找到参考，其中对比功能可能对你有帮助，各位老板快去试试吧～
