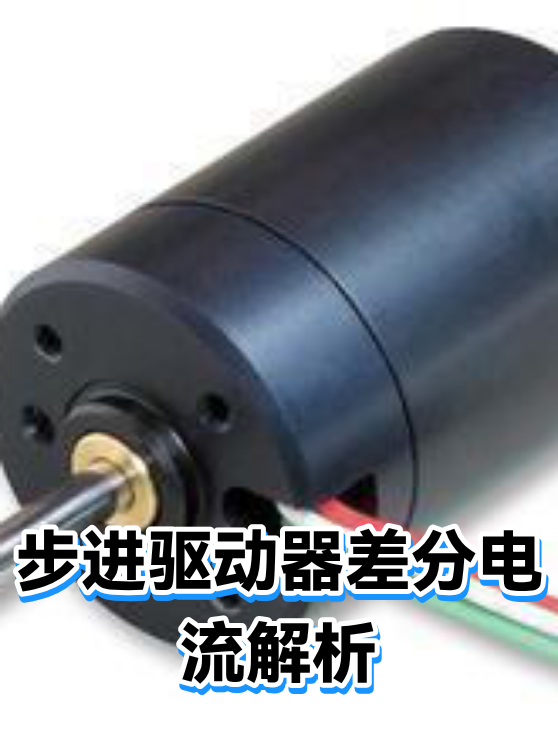

步进驱动器差分电流解析

一、步进驱动器的信号本质

步进驱动器输出的a、a-和b、b-信号对，确实是差分电流信号。这种设计如同舞者的左右脚步伐，通过两路相位相反的电流实现精准控制：

• 抗干扰优势：差分信号能抵消共模噪声，适合工业环境

• 电流方向控制：a/a-交替导通决定电机绕组电流方向

• 扭矩稳定性：双路电流叠加确保步进电机保持力矩

二、差分驱动的电路实现

典型的步进驱动器采用H桥电路生成差分电流：

1. PWM调制：通过占空比调节电流大小

2. 同步切换：a+与a-永远不同时导通（死区保护）

3. 电流检测：采样电阻实时监控绕组电流

4. 衰减模式：快衰减/慢衰减影响电机动态响应

三、应用中的注意事项

实际使用差分电流驱动步进电机时需关注：

• 匹配阻抗：电缆长度超3米需考虑传输线效应

• 散热设计：MOS管导通电阻影响温升

• 细分设置：微步进会改变差分电流波形

• 接地隔离：避免驱动器与控制器共地干扰
