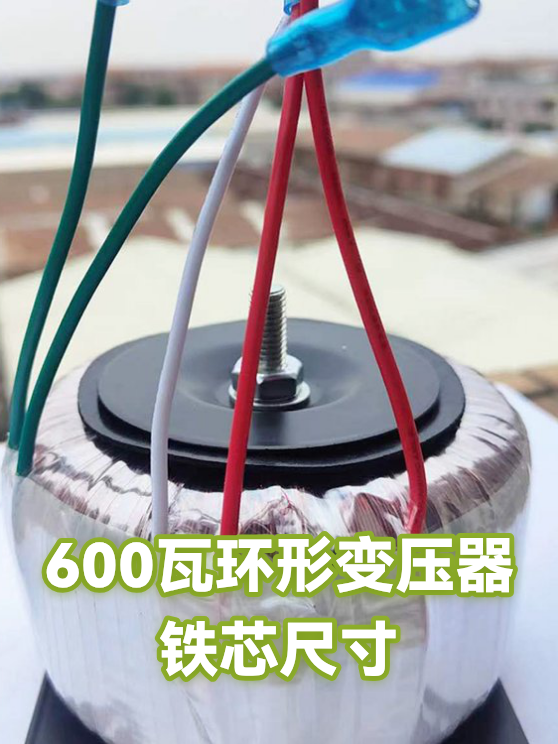

600瓦环形变压器铁芯尺寸

一、铁芯尺寸的计算逻辑

600瓦环形变压器的铁芯尺寸与功率转换效率直接相关。经验表明，铁芯截面积约需4.5-5.5平方厘米，对应外径通常在10-12厘米范围，内径约为外径的60%。这个尺寸能确保磁通密度处于合理区间，避免磁饱和或体积浪费。

二、初级线径的匹配智慧

初级线径由电流承载需求决定：

1. 电流计算：假设输入电压220V，满载电流约2.7A

2. 载流量选择：每平方毫米铜线承载3-5A电流较合适

3. 实际取值：推荐0.7-0.9mm线径（含绝缘层），可兼顾绕线工艺与温升控制

三、尺寸与线径的协同关系

铁芯窗口面积需容纳所有绕组：

• 大铁芯配细线会导致窗口浪费

• 小铁芯用粗线可能绕制困难

• 理想状态是铁芯截面积与窗口面积比维持在1:1.2左右

实际制作时可先用纸板制作模型验证空间是否足够。
