PCB电金PH值调节

一、PH值对电金工艺的影响

电金液的PH值就像烹饪时的火候，过高过低都会影响镀层品质。当PH值超过5.8时，镀层容易出现粗糙结晶；低于4.2则会导致沉积速度异常加快，产生应力裂纹。理想范围通常在4.5-5.5之间，这个区间能保证金离子稳定还原，形成致密均匀的镀层。

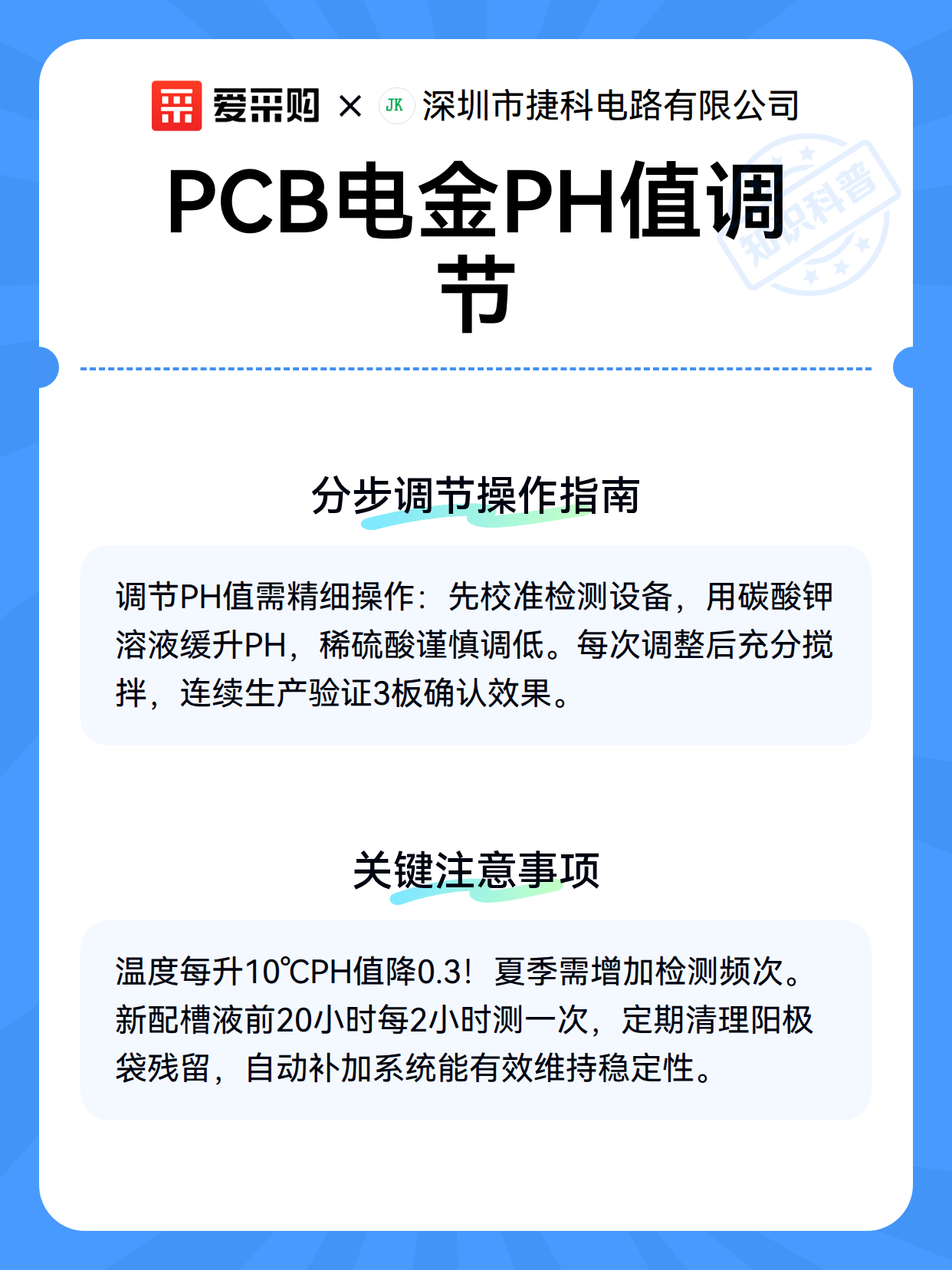

二、分步调节操作指南

1. 检测准备：使用经过校准的PH计，在25℃环境测量槽液

2. 升高PH值：少量多次添加10%碳酸钾溶液，每次添加后搅拌15分钟

3. 降低PH值：采用5%稀硫酸缓慢调整，避免局部过酸

4. 稳定测试：调整后连续生产3板验证镀层均匀性

三、关键注意事项

保持PH值稳定比单次调节更重要。建议配置自动补加系统，实时监测波动。槽液温度每升高10℃，PH值会自然下降0.3左右，夏季需增加检测频次。新配槽液PH值容易漂移，前20小时应每2小时检测一次。定期清理阳极袋残留物，避免杂质影响酸碱平衡。

想了解更多产品的具体功能？爱采购平台上有详细的产品参数和用户评价可以参考。快来看看吧！
