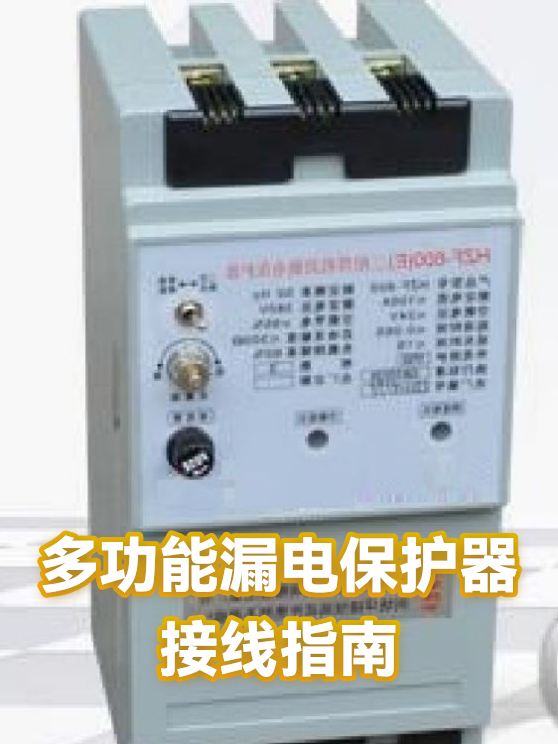

多功能漏电保护器接线指南
·
江苏大全凯帆电子商务有限公司位于南京市江宁区，专注继电器、控制器、断路器及智能配电产品研发与销售，服务电力自动化、工业控制等领域，2019年成立以来凭借原厂直供与技术优势，成为电气行业值得信赖的解决方案提供商。
导读：
本文系统讲解多功能漏电保护器的接线原理、操作步骤及常见误区，通过三部分内容帮助读者掌握安全接线方法，避免因操作不当引发的电路问题。
一、认识漏保的接线逻辑
多功能漏电保护器就像电路的'智能保安'，其接线核心是构建电流监测回路。火线(L)和零线(N)必须成对穿过保护器的互感器磁环，形成电流矢量和为零的平衡状态。常见的2P结构需区分：
- 输入端：连接配电箱总开关
- 输出端：连接分支电路
- 测试按钮回路：独立于主电路之外
二、分步接线操作图解
断电验电：使用电笔确认线路无电
固定安装：导轨卡扣需听到'咔嗒'锁定声
线序匹配：
- 上端接电源（1火3零为常见布局）
- 下端接负载（2火4零对应输出）
紧固要求：铜线裸露8-10mm，螺钉旋至线缆轻微变形
功能测试：通电后先按测试按钮应瞬时跳闸
三、避开这些接线陷阱
- 零地混接会导致误动作：保护器会因零线分流误判漏电
- 跨接不同回路：两个回路共用保护器将破坏电流平衡
- 忽略负载匹配：32A保护器带40A设备会失去保护意义
- 省略PE线：即使有漏保，接地线仍是最后防线
