导读：
本文详细解析三菱JE系列伺服电机刹车线的接线步骤，包括线缆识别、接线端子对应关系及常见注意事项，帮助用户安全高效完成安装。

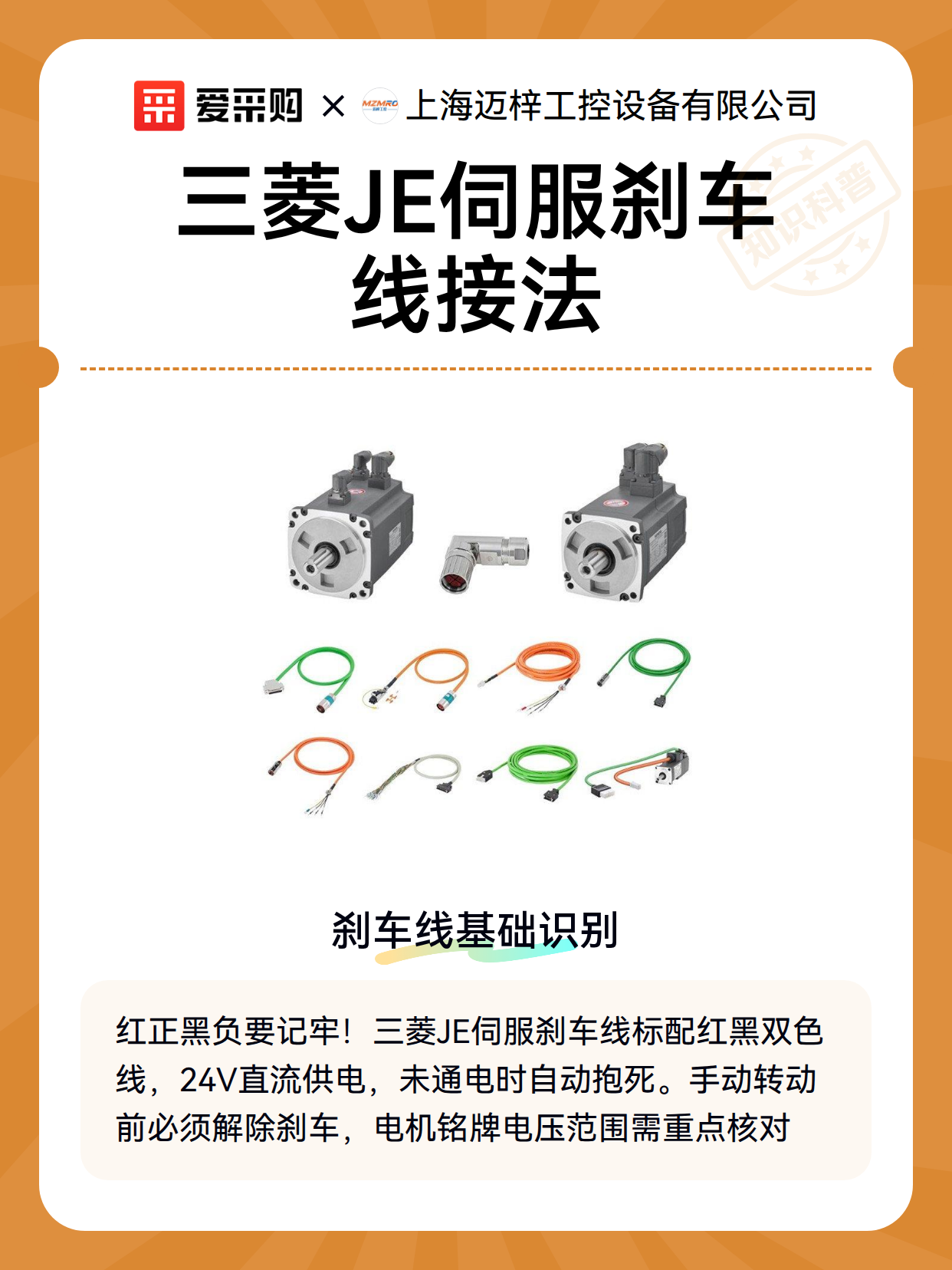

一、刹车线基础识别
三菱JE伺服电机的刹车线通常为红黑双色线缆，红色对应+24V直流电源正极，黑色为负极。接线前需确认电机铭牌标注的电压范围（常见24V±10%），并准备相应电源。注意：未通电时刹车处于抱死状态，手动转动电机轴需先解除刹车。
二、接线步骤详解
- 电源准备：使用稳压直流电源，正负极通过端子台引出
- 端子对应：红线接电源正极，黑线接负极（部分机型可能附带白线为接地线）
- 通电测试：上电后应听到刹车释放的"咔嗒"声，此时电机轴可自由转动
- 安全验证：断电后立即检查刹车是否自动抱死
三、操作注意事项
- 禁止将交流电直接接入刹车线路
- 持续通电可能导致线圈发热，长时间停机建议断电
- 线缆长度超过5米时需考虑电压衰减问题
- 多台伺服并联时，每台应单独配置刹车电源
- 调试时建议先断开电机动力线，单独测试刹车功能
