7805的脚怎么接

一、7805引脚基础认知

7805就像电子电路中的"稳压小能手"，三个引脚各有使命：

1. 输入脚（IN）：通常为最左侧引脚，接入7-35V直流电源

2. 接地脚（GND）：中间引脚，必须可靠连接至公共地

3. 输出脚（OUT）：最右侧引脚，稳定输出5V电压

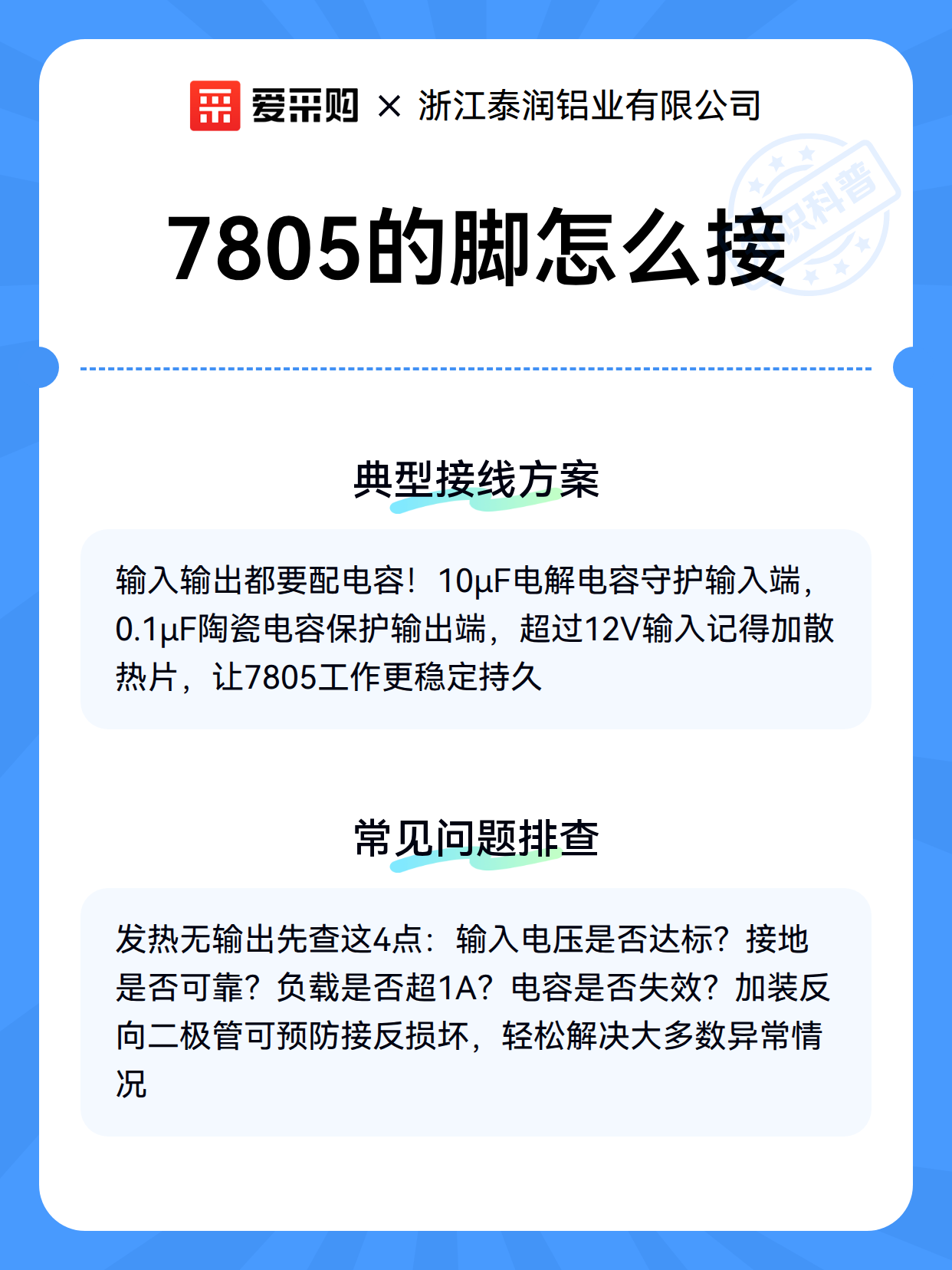

二、典型接线方案

要让这个"电压警察"正常工作，建议这样接线：

• 输入端加10μF电解电容滤波

• 输出端配0.1μF陶瓷电容去耦

• 散热片接地可提升稳定性

• 超过12V输入时建议增加散热措施

三、常见问题排查

遇到问题时先检查这些地方：

1. 无输出：测量输入电压是否达标，确认GND连接可靠

2. 发热严重：检查负载电流是否超1A，改善散热条件

3. 电压波动：检查输入电容是否失效，输出线是否过长

4. 反向保护：意外反接可能损坏芯片，建议串联二极管防护
