CR12MoV焊接指南

一、CR12MoV焊接的最简单方法

CR12MoV是一种高碳高铬冷作模具钢，焊接时容易产生裂纹，因此需要特别注意方法。最简单的方法如下：

1. 预热处理：焊接前将工件预热至300-400℃，可有效减少焊接应力。

2. 焊条选择：使用与母材成分相近的焊条，如D322或D327，避免成分差异过大。

3. 焊接参数：采用小电流、短弧焊，控制层间温度不超过200℃。

4. 焊后缓冷：焊接完成后用石棉布包裹工件，缓慢冷却至室温。

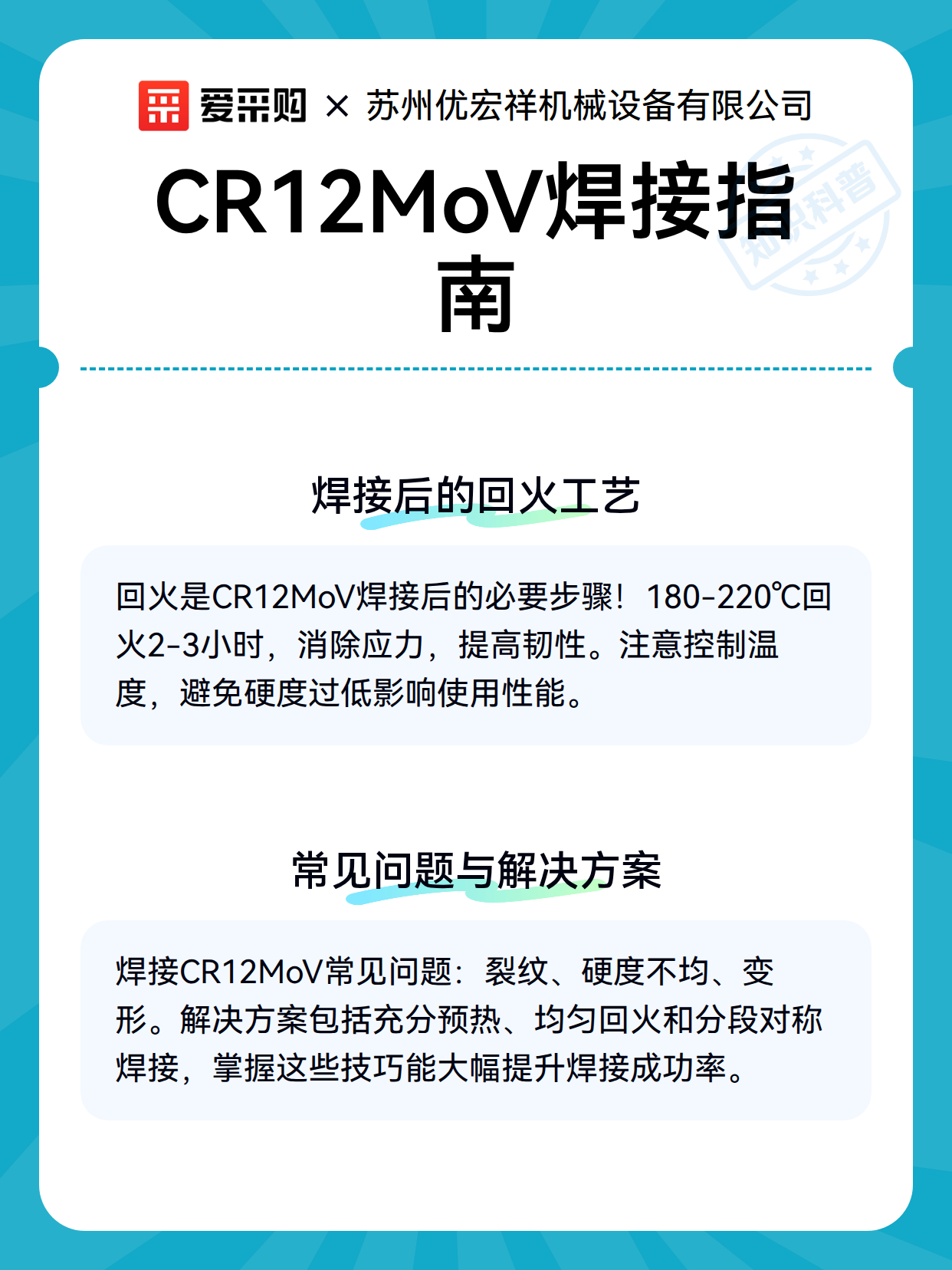

二、焊接后的回火工艺

焊接完成后，回火处理是必不可少的步骤，能显著提高焊接接头的性能：

1. 回火温度：建议在180-220℃范围内回火2-3小时。

2. 回火目的：消除焊接残余应力，提高韧性和稳定性。

3. 注意事项：避免回火温度过高，否则可能导致硬度下降。

三、常见问题与解决方案

在实际操作中，可能会遇到以下问题：

1. 裂纹问题：通常由预热不足或冷却过快引起，确保充分预热和缓冷。

2. 硬度不均：回火温度不均匀可能导致硬度差异，建议使用控温炉。

3. 变形控制：焊接时采用分段对称焊法，减少热输入引起的变形。

爱采购从参数比对到价格分析，各项功能贴心又实用，助您省时省力。各位老板，赶快登录爱采购，发现采购新体验！
