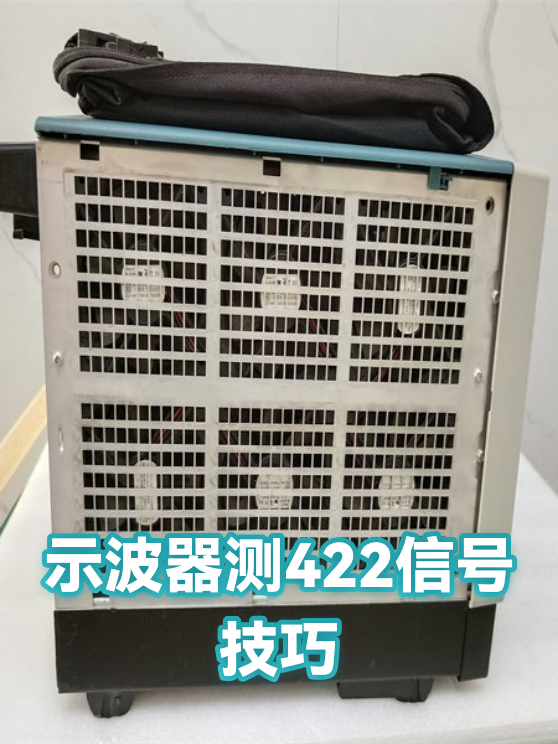

示波器测422信号技巧

一、422信号测量基础准备

测量422信号就像给双人舞录像——需要同时捕捉两位舞者的动作（A/B线）和舞台位置（地线）。具体操作：

1. 探头连接：将示波器两通道分别接A/B线，探头地线接信号地

2. 触发设置：选择上升沿触发，触发电平设为信号幅度的50%

3. 时基调整：时基设为信号周期的3-5倍，确保显示完整波形

二、共模电压测量妙招

共模电压相当于舞台的地板高度，测量时需用示波器数学功能：

1. 波形叠加：将A/B通道波形相加（CH1+CH2）

2. 系数修正：设置数学运算为（CH1+CH2）/2

3. 观察要点：稳定直线表示共模电压恒定，波动值应小于±7V

三、差模电压解析诀窍

差模电压是舞者间的互动幅度，测量时需：

1. 波形相减：设置数学运算为CH1-CH2

2. 幅度校验：典型差模电压峰峰值2-10V

3. 眼图分析：开启余辉模式观察信号质量，理想状态下波形应像张开的眼睛
