PNP三极管导通电压揭秘
·
深圳市金伙伴电子科技有限公司
深圳市金伙伴电子科技有限公司，2015年成立于广东省深圳市，主营电子元器件、被动器件等，产品多样，权威可靠。
介绍：
本文深入浅出地解析PNP三极管导通时集电极与基极的电压关系，通过生活化类比解释技术原理，并给出典型工况下的电压范围参考，帮助读者轻松掌握关键知识点。

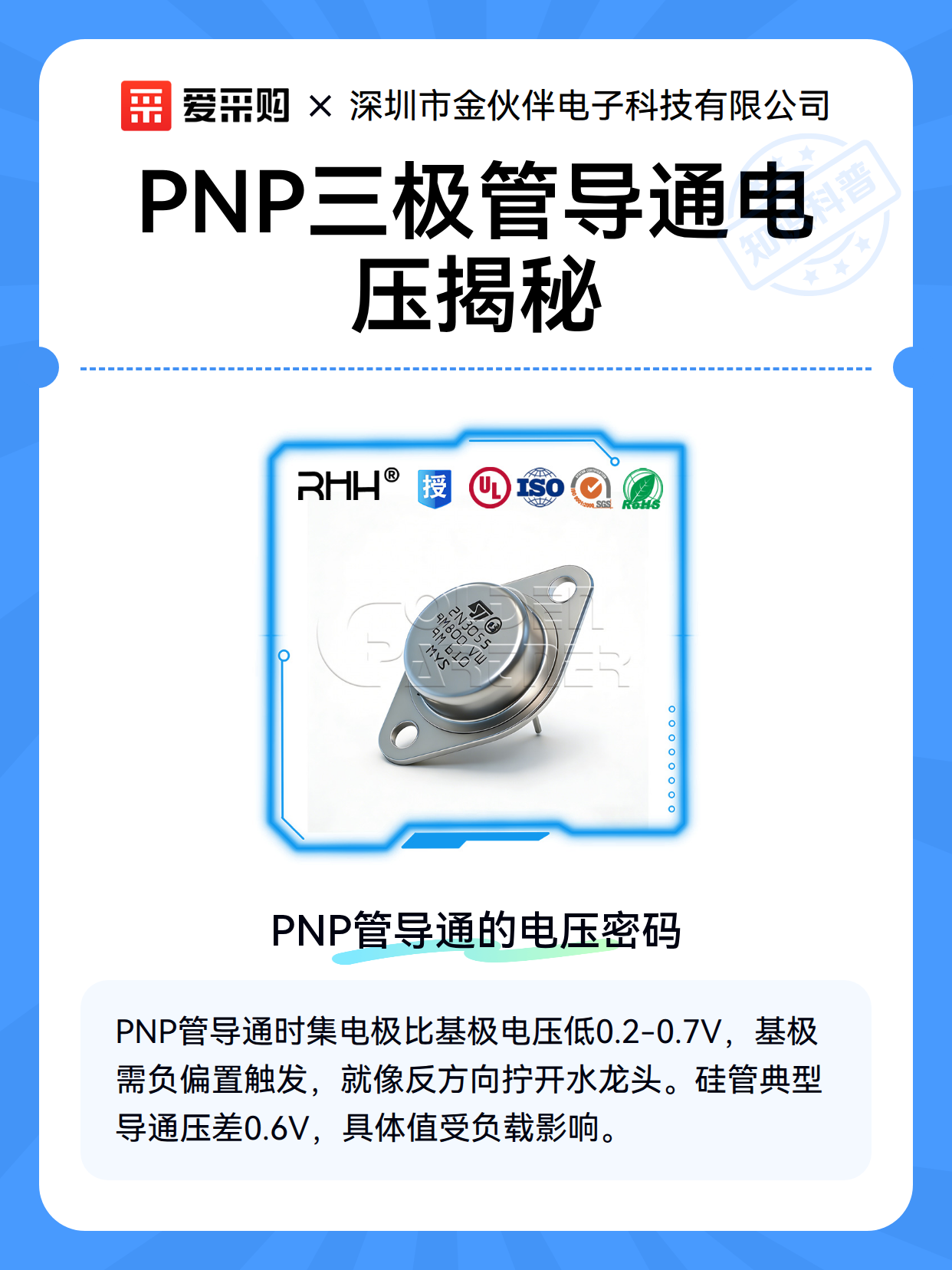

一、PNP管导通的电压密码
PNP三极管导通时，就像水龙头需要特定压力才能出水：
集电极（C）电压通常比基极（B）低0.2-0.3V（锗管）或0.6-0.7V（硅管）
基极对发射极（E）需负偏置，好比拧开水龙头的反方向施力
典型工况：当VEB=0.7V时，VCB≈-0.1V至-0.5V（具体值取决于负载）
二、电压关系的动态平衡
电流控制原理：基极电流像调节阀，微小变化就能控制集电极大电流
饱和状态：当VCB接近零，管子进入饱和区，相当于水龙头全开
放大状态：VCB维持负压时，管子处于线性放大区，类似水龙头精细调节
三、实用检测小技巧
这些现象帮你判断PNP管是否正常导通：
用万用表测VEB：正常导通时应≥0.6V（硅管）
观察VCB压差：导通状态下绝对值通常小于1V
负载电阻变化时：VCB会像弹簧压力般动态响应
