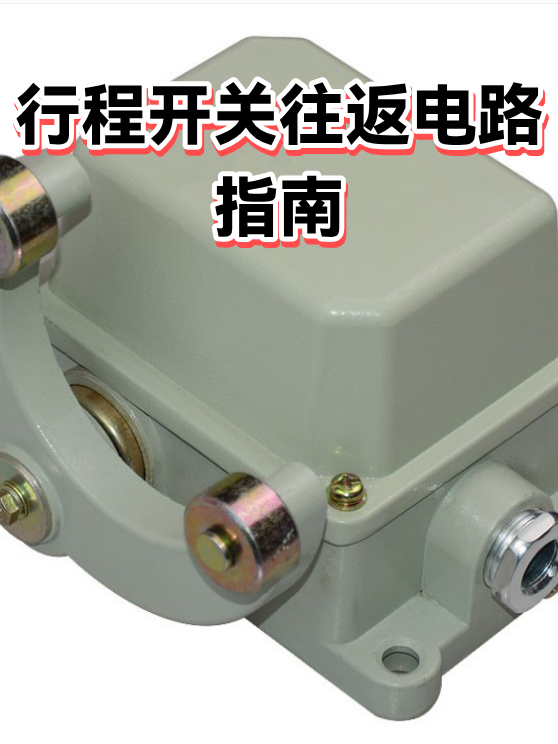

行程开关往返电路指南

一、自动往返电路的核心元件

想让设备像扫地机器人一样自动往返？关键靠这三大元件协同工作：

1. 行程开关：相当于跑道终点裁判，碰到挡块就发出信号（常开/常闭触点切换）

2. 接触器：担任电路指挥官，接收到信号后立刻切换电机转向

3. 电动机：执行往返动作的动力源，正反转接线需严格对应相序

二、电路搭建四步法

按这个流程接线，新手也能一次成功：

1. 电源布置：先接主回路（380V三相电），注意热继电器保护

2. 信号采集：将行程开关串联在控制回路，通常安装在移动部件两端

3. 逻辑互锁：接触器常闭触点交叉连接，确保正反转不会同时启动

4. 功能测试：手动触发行程开关，观察电机转向切换是否干脆利落

三、调试避坑指南

遇到问题先检查这三个高发区：

• 开关灵敏度：机械式行程开关建议调整触发臂角度（15°-30°为理想）

• 接触器吸合：线圈电压需与控制电压匹配，吸合声应清脆无卡顿

• 线路干扰：强电弱电分开布线，避免平行走线超过30cm
