S7-200 485接线指南

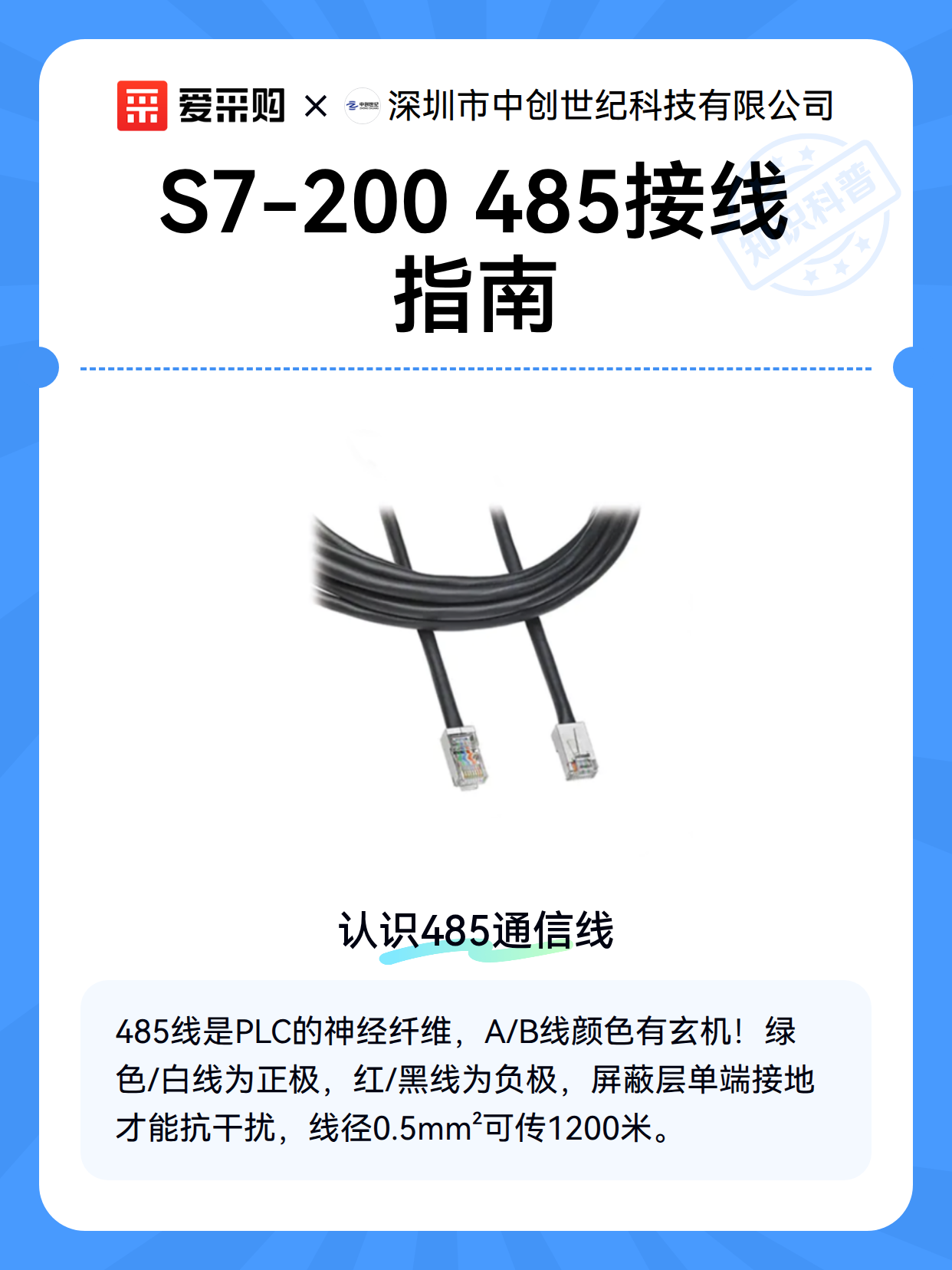

一、认识485通信线

485线如同PLC的“电话线”，负责设备间的数据对话。常见的两芯屏蔽线中：

• A线（正极）：通常为绿色或白色

• B线（负极）：多为红色或黑色

• 屏蔽层：必须单端接地，抗干扰关键

线芯直径建议0.5mm²以上，传输距离可达1200米（速率93.75kbps时）。

二、三步完成接线

1. 端口定位：找到PLC的RS485接口（9针D型口或端子排）

2. 线序匹配：

   • 3号针脚接B线

   • 8号针脚接A线

   • 金属外壳接屏蔽层

3. 终端电阻：

   • 网络首尾设备启用120Ω终端电阻

   • 中间设备保持断开状态

三、调试避坑指南

• 交叉测试：若通信失败，尝试交换A/B线极性

• 接地检查：确保所有设备共地但屏蔽层仅单端接地

• 指示灯解读：

  • TX灯闪烁：PLC正在发送数据

  • RX灯常亮：线路连接正常但无数据交换

• 建议通信速率设为19.2kbps（15米内）或9.6kbps（长距离）
