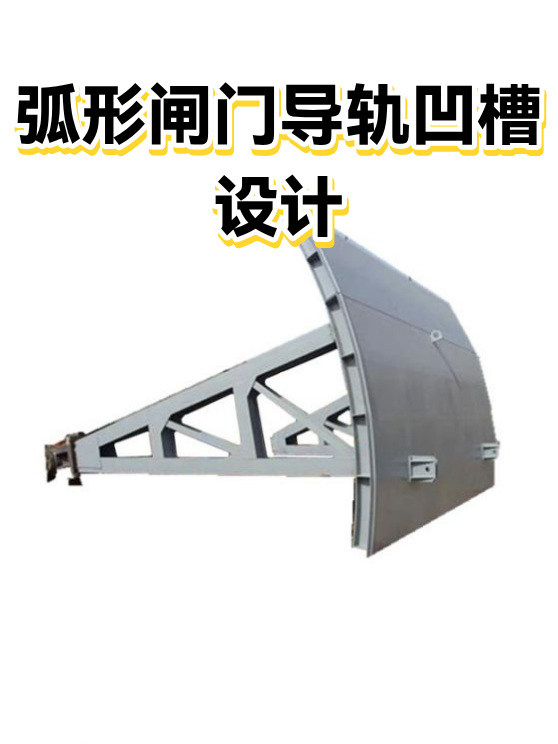

弧形闸门导轨凹槽设计
·
河北水洲水利机械有限公司
河北水洲水利机械有限公司位于河北省邢台市新河县，专业生产启闭机、闸门、拦污栅等水利机械及配套设备，深耕水工金属结构制造领域，产品广泛应用于水利工程、环保设施及市政建设。公司自2021年成立以来，凭借原厂直供与技术沉淀，为客户提供定制化解决方案，品质可靠，服务高效。
介绍：
本文解析弧形闸门导轨凹槽的关键尺寸设计要点，包括导轨与凹槽的匹配关系、常见参数选择及安装注意事项，帮助读者理解这一结构的工作特性。
一、导轨凹槽的默契配合
弧形闸门的流畅启闭，全靠导轨与凹槽这对黄金搭档。凹槽宽度通常比导轨厚度大5-8毫米，就像给手指戴手套要留出活动空间。深度设计讲究"三明治法则"：导轨嵌入后，上下保留3-5毫米缓冲间隙，既能精准导向，又避免卡死。
二、尺寸参数的黄金比例
弧度匹配：导轨弯曲半径需比闸门半径小2-3%，利用预紧力确保贴合
耐磨设计：凹槽侧壁加厚处理，磨损区预留2毫米补焊余量
排水考量：底部设15°斜角排水槽，宽度不小于20毫米
三、安装调试的三大智慧
• 对中校准：用激光定位仪保证导轨与凹槽轴线偏差＜1.5毫米
• 间隙测试：塞尺检测时，需在闸门全行程取至少5个测量点
• 润滑策略：高温工况下，应选用黏度指数＞180的润滑脂
