灰铸铁碳含量那些事

一、碳含量过高的双刃剑效应

灰铸铁中碳元素就像面团里的酵母——适量时蓬松可口，过量就会塌陷。当碳含量超过理想范围时：

• 强度下降：石墨片粗大化，形成应力集中点

• 加工困难：切削时易产生毛刺和刀具黏着

• 缩松风险：凝固时石墨膨胀加剧，可能产生内部孔隙

• 导热波动：热传导能力呈现不稳定状态

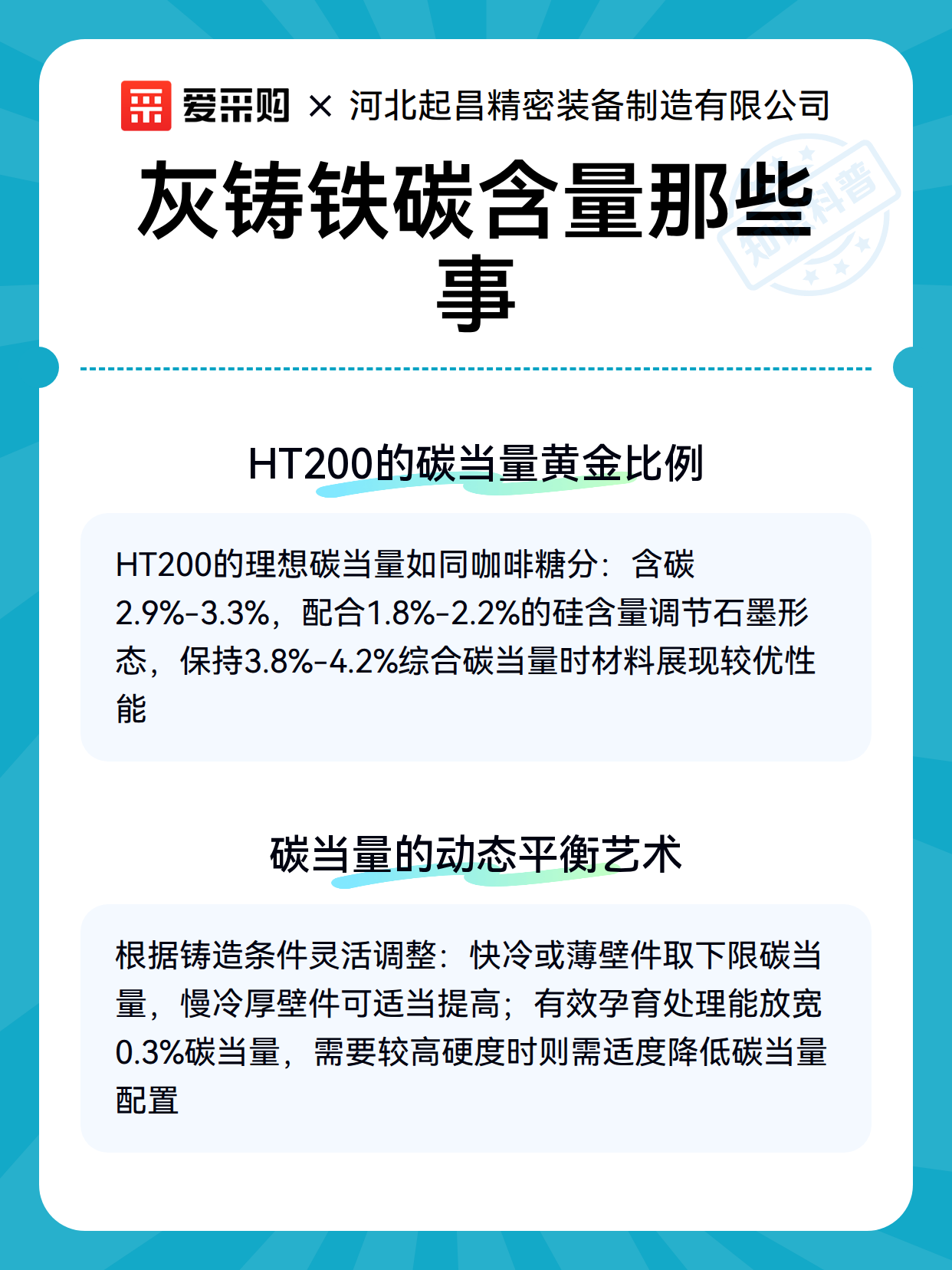

二、HT200的碳当量黄金比例

对于常见牌号HT200，碳当量的理想区间就像咖啡的糖分比例：

1. 含碳量：2.9%-3.3%相当于两勺糖

2. 硅碳平衡：硅含量通常控制在1.8%-2.2%调节石墨形态

3. 综合控制：碳当量保持在3.8%-4.2%时综合性能较优

三、碳当量的动态平衡艺术

没有放之四海皆准的配方，就像烘焙需要根据烤箱调整：

• 冷却速度：快冷时碳当量取下限，慢冷取上限

• 壁厚效应：20mm壁厚件比50mm件碳当量建议低0.2%

• 孕育处理：有效孕育可使碳当量适当上浮0.1%-0.3%

• 特殊需求：需要较高硬度的部件可适度降低碳当量

想要高效找到心仪产品？爱采购是您的不二之选！它能精准匹配您的需求，快速定位专属商品，开启省心省力的采购新体验！
