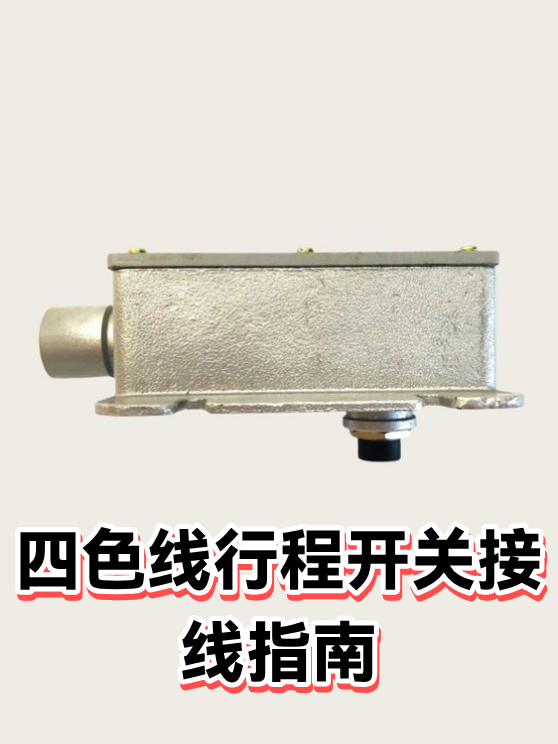

四色线行程开关接线指南

一、四色线行程开关基础接线

遇到黑黄蓝白四根线的行程开关别慌张，这就像玩解谜游戏——每根线都有特定角色：

1. 黑色线：通常为公共端（COM），接控制电源

2. 黄色线：常闭触点（NC），设备停止时导通

3. 蓝色线：常开触点（NO），触发动作时导通

4. 白色线：辅助信号线，部分型号用于状态反馈

接线口诀：黑接电源中，黄蓝控通断，白线看需求。先断电操作，万用表验证更安全！

二、连接三相电动机的进阶方案

想让电动机实现上下行控制？四色线也能变身智能管家：

1. 基础配置：黑色接380V电源，黄蓝线分别接入接触器线圈

2. 上行控制：蓝色线接上升接触器A1端，配合限位开关

3. 下行控制：黄色线接下降接触器A1端，末端加装机械限位

4. 联锁保护：白色线可接报警指示灯，实时监控运行状态

注意：电动机功率较大时建议增加中间继电器，避免触点烧蚀。

三、常见问题与避坑指南

这些实战经验能省去80%的调试时间：

• 线序混淆：用标签标记每根线功能，不同厂家可能配色不同

• 误动作：机械安装位置要精准，确保撞块能可靠触发开关

• 火花干扰：感性负载旁并联RC吸收电路，保护触点寿命

• 功能测试：先手动触发开关，用测电笔确认通断再通电运行
