MOS管栅源电阻接法指南

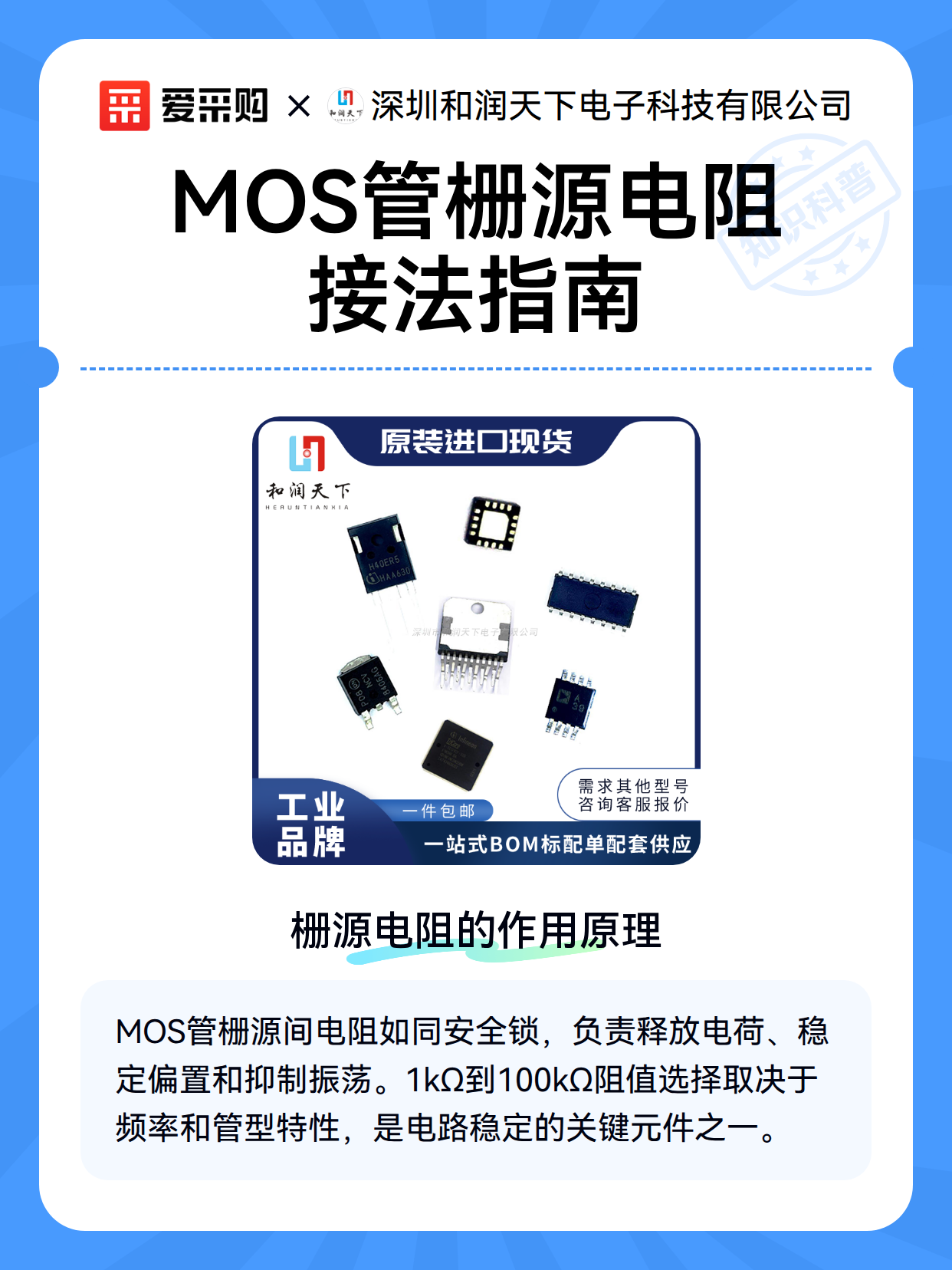

一、栅源电阻的作用原理

MOS管栅极和源极之间接电阻，就像给闸门装了个安全锁。这个电阻主要有三个使命：

1. 释放电荷：防止栅极电荷积累导致误触发

2. 稳定偏置：给浮空栅极提供确定的电位基准

3. 抑制振荡：吸收高频信号中的寄生能量

典型阻值范围在1kΩ到100kΩ之间，具体取决于工作频率和管型。

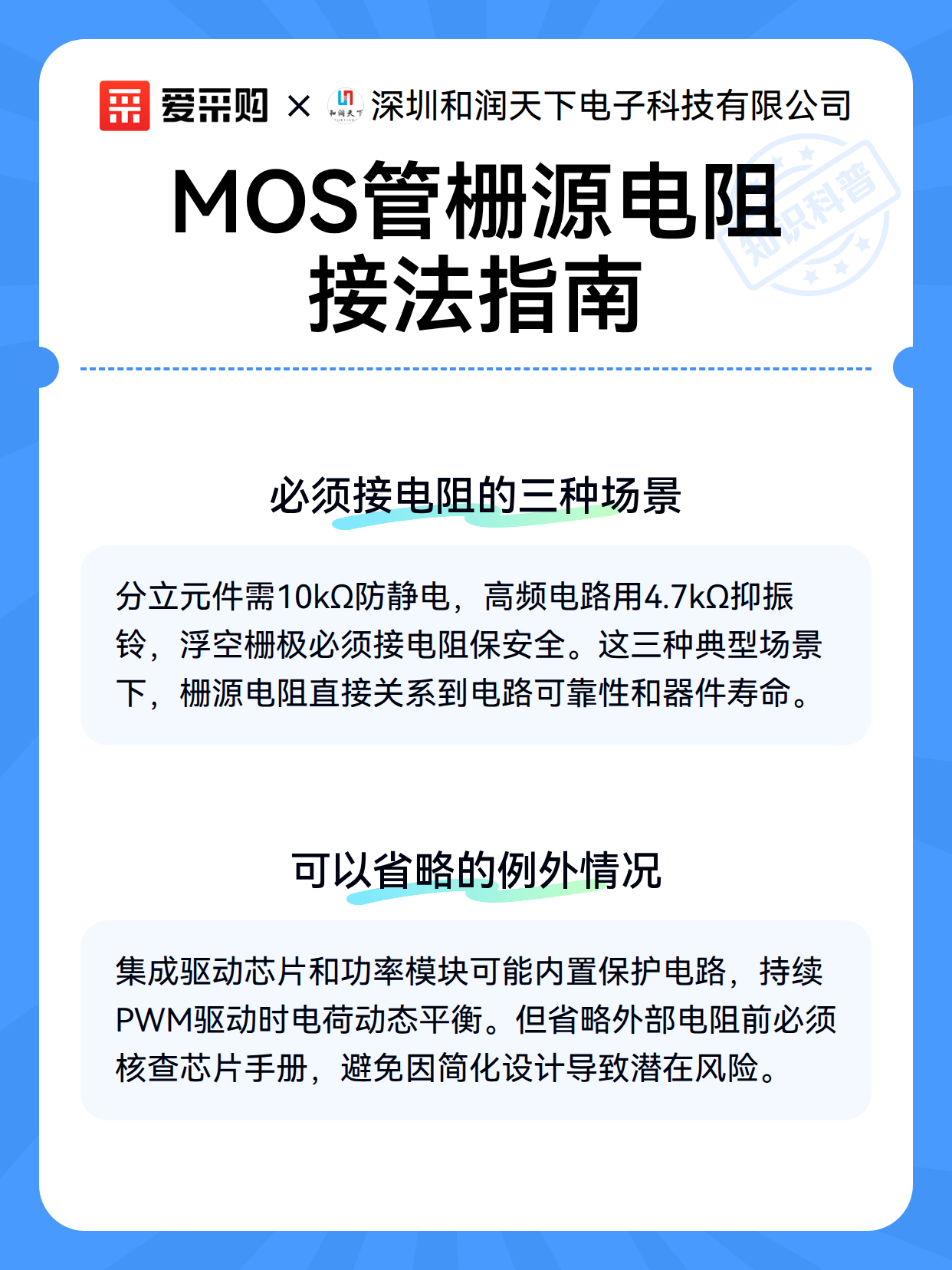

二、必须接电阻的三种场景

1. 分立元件电路：

   • 直插式MOS管建议10kΩ下拉电阻

   • 防止静电积累损坏栅氧化层

2. 高频开关电路：

   • 配合栅极驱动电阻使用

   • 典型值4.7kΩ可抑制振铃

3. 浮空栅极保护：

   • 当驱动信号可能断开时

   • 确保MOS管处于确定状态

三、可以省略的例外情况

现代集成电路已经帮我们考虑了这些问题：

• 集成驱动芯片内部通常含保护电路

• 某些功率模块自带栅源钳位二极管

• 持续PWM驱动时电荷不会积累

但要注意：省略电阻前必须确认芯片手册是否有明确说明，否则可能留下隐患。
