半导体诞生记
·
广东可易亚半导体科技有限公司
位于深圳市龙华区，专注mos管等半导体研发生产，经验丰富权威，产品广泛应用于多领域，可申请免费送样及技术支持。
介绍：
本文揭秘半导体从硅砂到芯片的奇幻旅程，详解晶圆制造、光刻蚀刻、封装测试三大核心环节，带你了解现代科技基石背后的精密工艺。

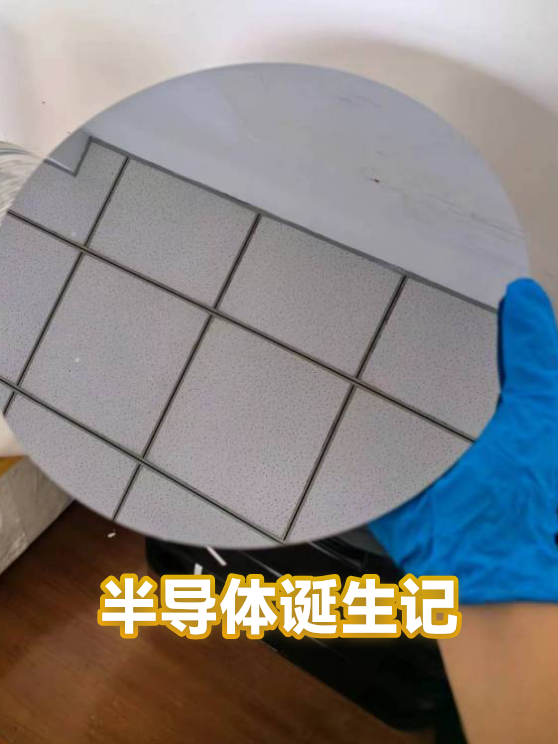

一、从沙子到晶圆的蜕变
半导体的起点竟是普通河沙！高纯度硅砂经过1500℃熔炼提纯，形成99.9999999%纯度的硅锭。像做拉丝糖般，将熔融硅缓慢拉制成直径300毫米的圆柱体，再被精准切割成0.5毫米厚的晶圆片。这些镜面般的圆盘，将成为承载数十亿晶体管的画布。
二、微观世界的雕刻艺术
在超净间里，晶圆开始接受纳米级化妆：
光刻魔法：紫外光透过掩膜板，将电路图案投射到涂有光刻胶的晶圆上，精度可达头发丝的1/5000
蚀刻塑形：等离子体如同微观刻刀，精准剔除暴露的硅材料，形成立体电路结构
离子植入：用高速离子轰击特定区域，改变硅的导电特性，创造PN结开关
三、芯片的诞生礼
完成电路雕刻的晶圆要经历最后蜕变：
切割分粒：金刚石刀将晶圆切成独立芯片，每片指甲盖大小的区域可能包含百亿晶体管
封装保护：用环氧树脂和金属引线为芯片穿上铠甲，同时留出与外界通信的黄金触点
理想考验：模拟极端温度、电压环境测试，淘汰不合格个体，确保每颗芯片都能稳定工作十年以上
