PLC脉冲负值设置指南

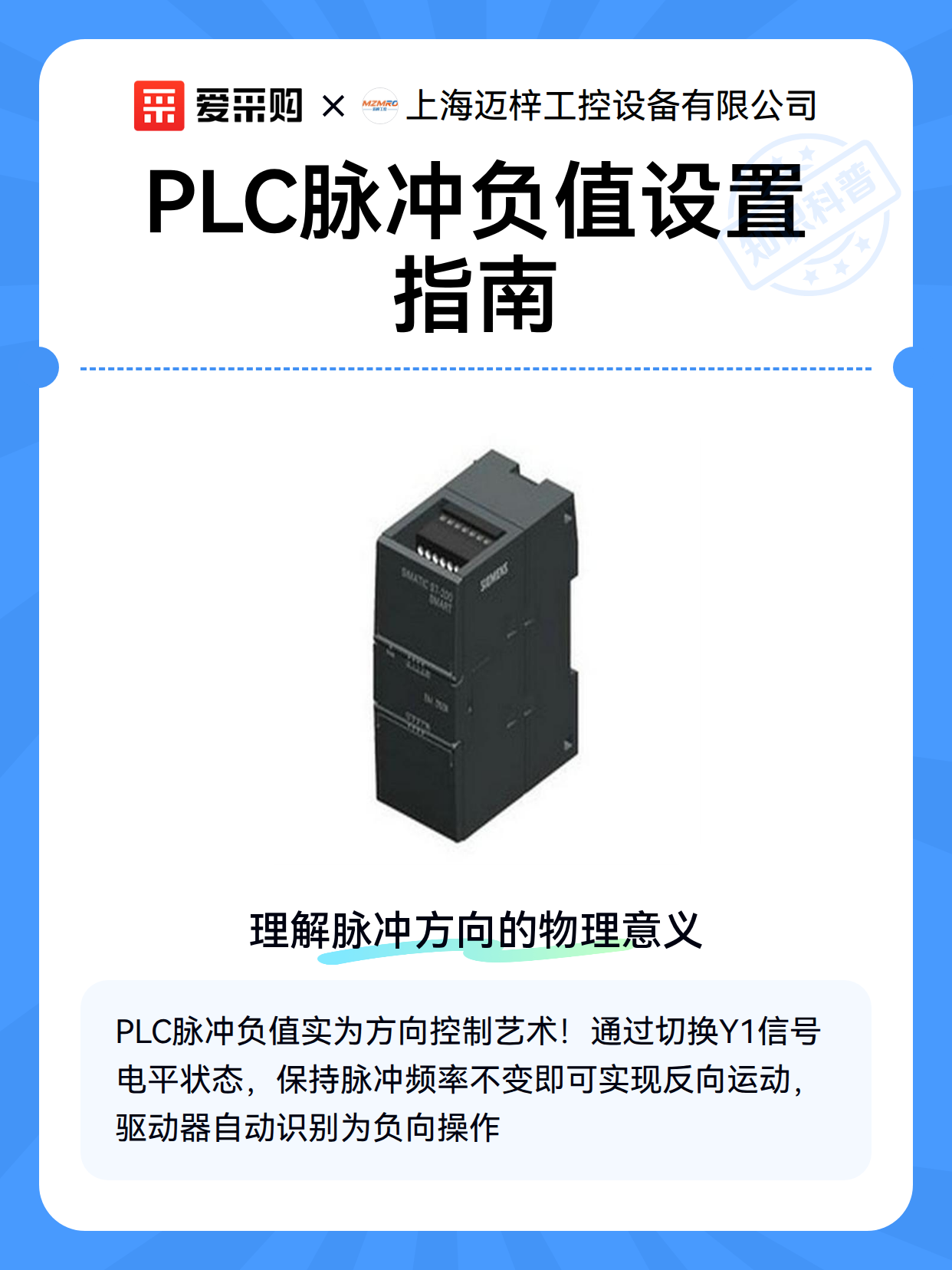

一、理解脉冲方向的物理意义

PLC脉冲的负值并非数学概念，而是通过改变方向信号实现的物理操作。当需要反转运动方向时：

• 保持脉冲频率不变

• 切换方向信号电平状态

• 驱动器将自动识别为反向运动

例如：Y0输出脉冲时，Y1作为方向信号。Y1=0正转，Y1=1反转。

二、台达PLC具体实现步骤

通过DVP系列PLC演示操作流程：

1. 硬件接线：将脉冲输出端连接驱动器PULSE+，方向信号接DIR+

2. 参数设置：在编程软件中启用双输出模式（脉冲+方向）

3. 指令编写：使用DDRVI指令时，速度值前加负号即自动激活方向信号

4. 状态监控：通过监视窗口观察Y0/Y1输出状态变化

三、常见问题排查技巧

遇到方向控制失效时重点检查：

• 驱动器差分接收端是否接反

• PLC输出类型（NPN/PNP）是否匹配

• 方向信号保持时间是否足够

• 紧急停止信号是否意外触发

• 参数中是否启用硬件限位功能
