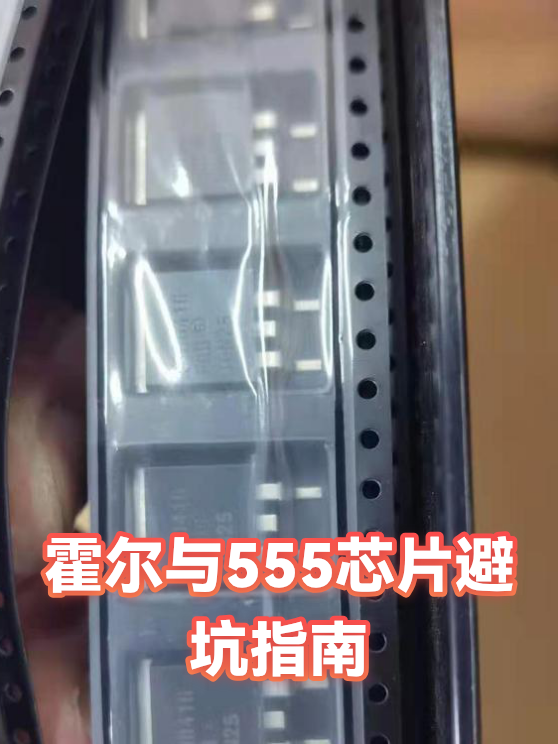

霍尔与555芯片避坑指南

一、电路匹配的黄金法则

当霍尔传感器遇到555芯片，就像让精密仪器与老牌工匠合作，需要特别注意三点：

1. 供电平衡：霍尔传感器3-5V供电时，555芯片需同步调整工作电压，建议采用独立稳压模块避免压差波动

2. 信号转换：霍尔输出的模拟信号接入555触发端前，建议增加10kΩ上拉电阻匹配阻抗

3. 时序控制：555单稳态模式下，霍尔脉冲宽度应大于芯片触发所需最短时间（典型值2μs）

二、干扰信号的降伏之术

这对组合最怕电磁干扰上演"信号迷惑"，试试这些妙招：

1. 空间隔离：两者间距保持5cm以上，敏感走线采用绞合线布置

2. 滤波组合：在霍尔输出端并联100nF电容，555控制端串联1kΩ电阻+10μF电容

3. 接地艺术：数字地与模拟地单点连接，建议在电源入口处用0Ω电阻汇合

三、实战调试的隐藏技巧

这些经验之谈能省去80%的测试时间：

• 示波器探头接霍尔输出时，建议用×10档位减小负载效应

• 555阈值端对地接4.7nF电容可消除随机误触发

• 高温环境下，霍尔灵敏度会下降，需预留20%参数余量

• 批量生产时，建议对555芯片的触发阈值做抽样测试
