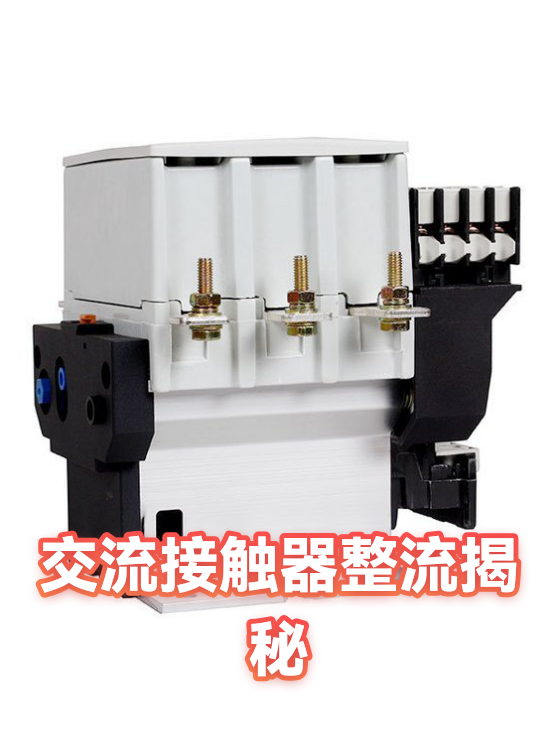

交流接触器整流揭秘

一、半波整流的魔法变身

交流接触器的半波整流就像给电磁系统装了个‘筛子’：

1. 单向导电特性：二极管只允许正半周电流通过，负半周被阻断，交流电变成脉动直流

2. 维持吸合：整流后的直流分量产生恒定磁场，避免50Hz交流电导致的电磁铁反复吸合释放

3. 节能设计：相比全波整流，半波方案节省元件成本，适合对功耗要求不高的场景

二、为什么选择半波整流

这种看似‘浪费一半电能’的设计其实暗藏智慧：

• 成本平衡：省去桥式整流需要的4个二极管，仅需1个二极管+电阻即可实现

• 防抖动优势：脉动直流虽不连续，但足以维持电磁铁稳定吸合，避免接触器‘嗡嗡’震动

• 发热控制：故意保留的间歇期有助于线圈散热，延长器件寿命

三、应用中的三个冷知识

这些细节决定了半波整流方案的成败：

1. 二极管选型：反向耐压需大于电源电压峰值的2倍，1N4007系列是常见选择

2. 并联电阻：释放线圈储能，避免感应电动势击穿二极管

3. 电压匹配：整流后有效电压降至输入交流的45%，需重新计算线圈匝数
