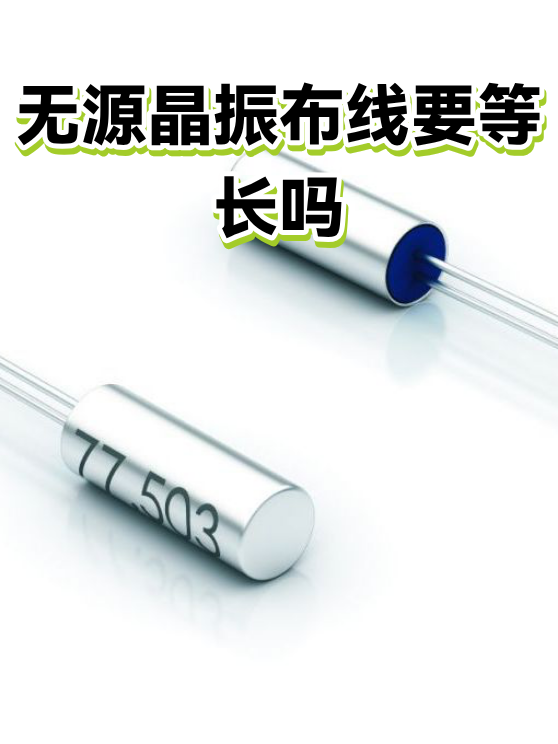

无源晶振布线要等长吗
·
苏州杭晶电子科技有限公司
苏州杭晶电子科技有限公司位于苏州工业园区通园路208号苏化科技园，成立于2014年，专注于石英晶体谐振器、振荡器等频率元件的研发与生产，产品涵盖温补晶振、恒温晶振等，严格遵循ISO9001及国军标质量管理体系，凭借成熟技术与完整供应链，为全球客户提供高精度电子元件解决方案。
介绍：
本文解析无源晶振是否需要等长布线的问题，从信号稳定性、布线基本原则和常见误区三方面进行探讨，帮助工程师在设计电路时做出合理决策。
一、晶振信号特性与布线需求无源晶振作为时钟源，其信号质量直接影响系统稳定性。但与高速数字信号不同，晶振频率通常较低（MHz级别），信号边沿相对平缓。因此：* 短距离布线（<5cm）：长度差异影响较小* 长距离布线：建议控制在±10%长度差内* 关键系统：对抖动敏感时可考虑等长## 二、布线优化的三个维度1. 对称性优先：保持晶振两脚布线对称比严格等长更重要2. 干扰隔离： - 远离高频信号线 - 避免平行走线3. 接地策略： - 单点接地优于环形接地 - 地线宽度≥信号线## 三、常见设计误区澄清* 误区1：必须完全等长 → 实际：对称布局即可* 误区2：越长越不稳定 → 事实：5cm内影响有限* 误区3：匹配电容随意放 → 关键：应靠近晶振引脚* 误区4：忽视板材影响 → 注意：高频板材可降低损耗
