本文科普有源晶振的三种常见输出模式（单端、差分、削峰正弦波），解析各自特点及适用场景，帮助工程师根据需求选择合适方案。
一、单端输出：简单可靠的基础选择
有源晶振的单端输出就像独奏乐器，通过单一信号线传递时钟信号。这种模式输出电平通常为3.3V或5V，具有电路设计简单、成本较低的优势。需要注意输出阻抗匹配问题，长距离传输时建议增加缓冲器。典型应用包括单片机时钟源、消费电子产品等对成本敏感的场景。

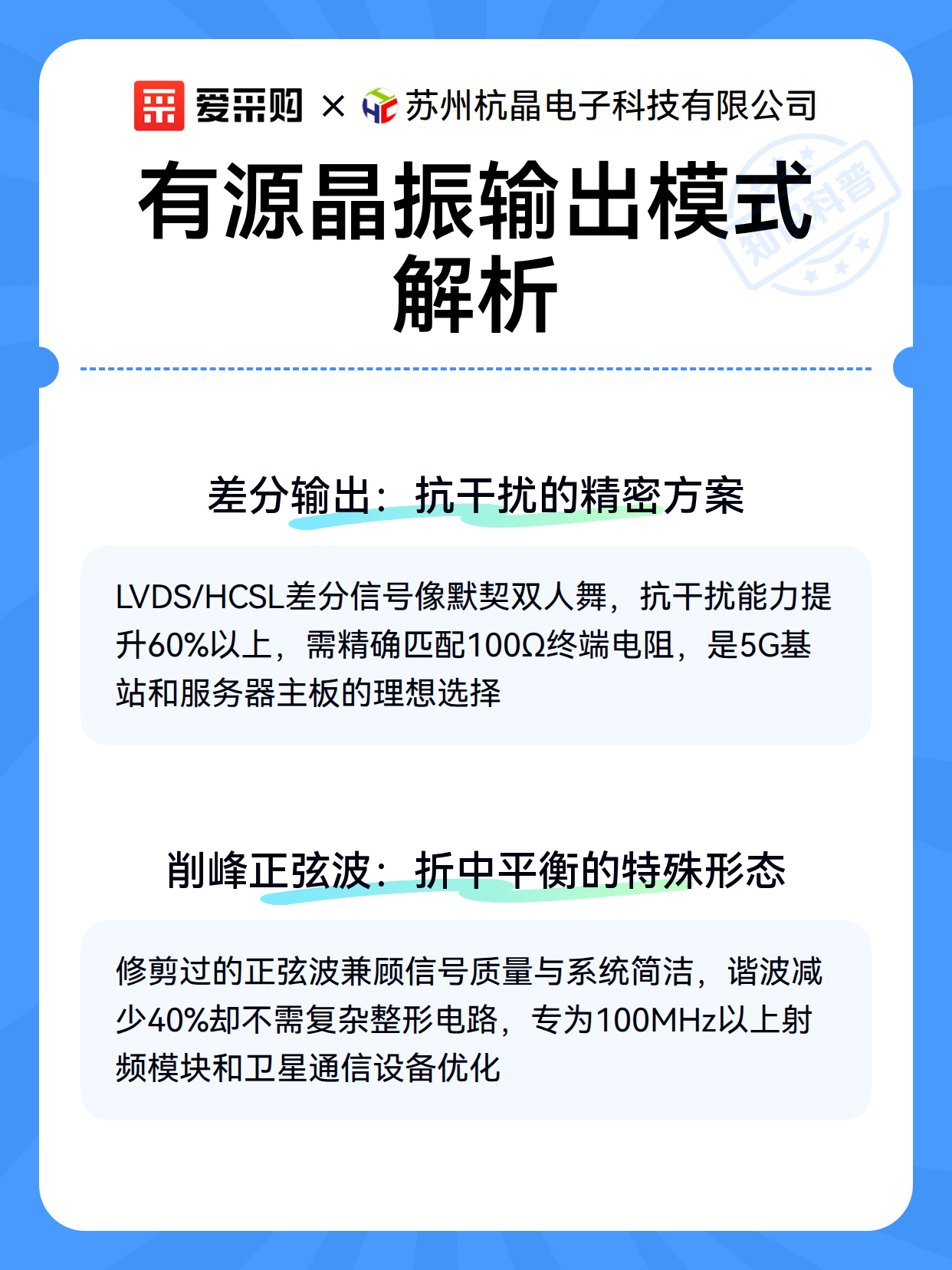

二、差分输出：抗干扰的精密方案
采用LVDS或HCSL等差分输出模式时，信号像双人舞者般通过正负双线传输。其共模噪声抑制能力比单端输出强60%以上，适合高速PCB布局或存在电磁干扰的环境。需注意终端电阻匹配（通常100Ω），在5G基站设备、服务器主板等高频领域应用广泛。
三、削峰正弦波：折中平衡的特殊形态
这种输出模式将方波"修剪"为近似正弦波，谐波分量比普通方波减少40%。既能保持较好的信号完整性，又不像纯正弦波需要额外整形电路。常见于射频模块、卫星通信设备等需要平衡信号质量与系统复杂度的场景，工作频率通常在100MHz以上。
