本文深入浅出地解析PCB设计的完整流程,从原理图绘制到最终生产文件输出,揭秘每个环节的关键要点和常见误区,帮助读者系统理解电子产品的核心骨架是如何诞生的。
一、从想法到图纸的魔法
PCB设计的起点就像建筑师画蓝图,原理图设计是这场电子交响乐的总谱。工程师先用专业软件绘制电路逻辑关系,每个符号都对应真实元器件。此时要特别注意:
元件库准确性直接影响后期生产
网络标签命名要有规律可循
电源和地线需单独规划层级
预留10%的测试点方便调试

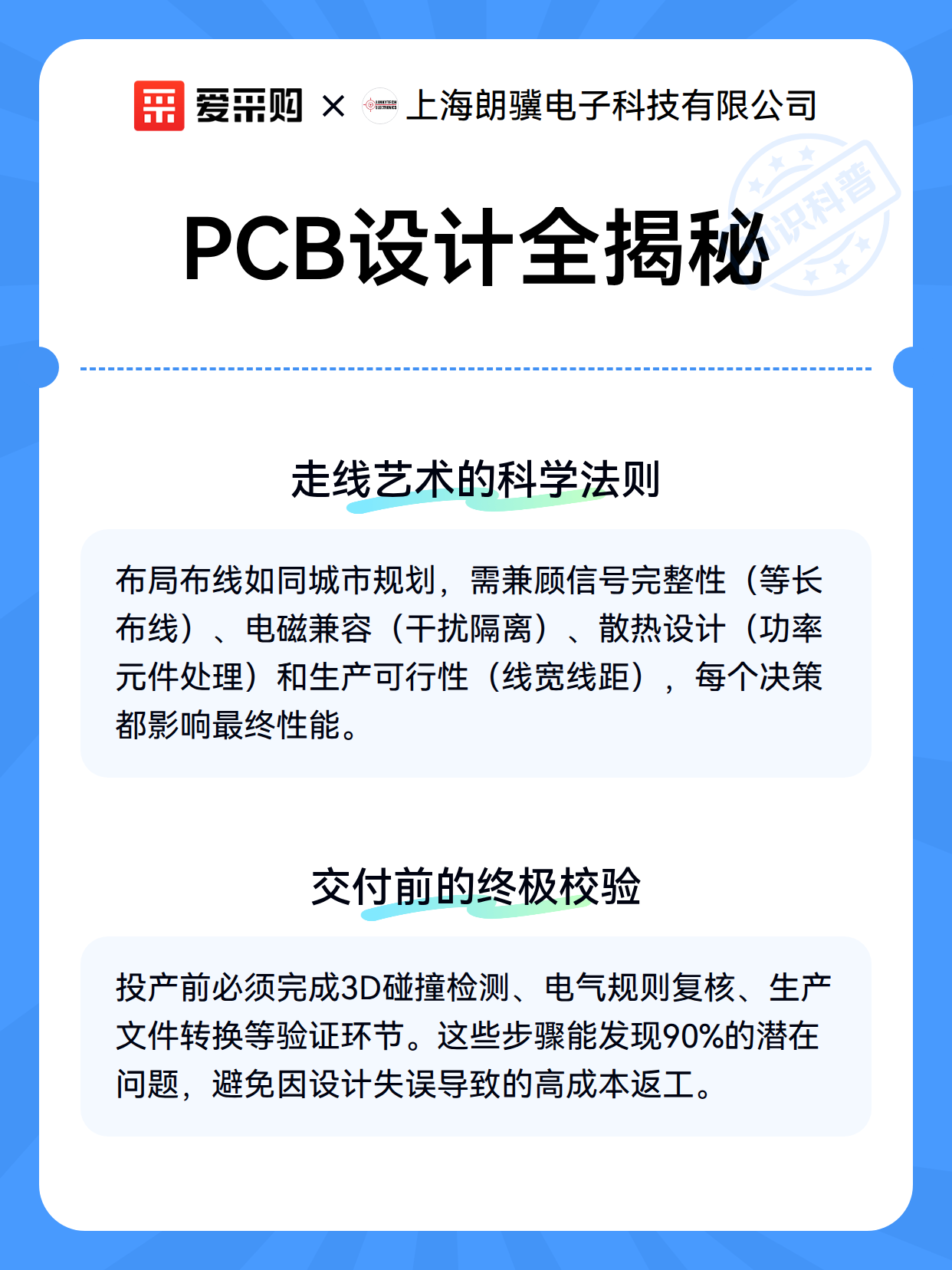

二、走线艺术的科学法则
布局布线阶段是把原理图转化为实体铜箔的过程,如同在城市规划中布置道路网。优秀布线要考虑:
信号完整性:高速信号线要等长且避免锐角
电磁兼容:敏感信号远离高频干扰源
散热设计:大功率元件周围留足散热通道
生产可行性:线宽/线距符合加工能力
三、交付前的理想校验
设计完成的PCB需要经过多重验证才能投产,这是避免代价高昂错误的最后防线。关键检查项包括:
3D模型碰撞检测(避免元件打架)
电气规则全面复核(ERC/DRC)
生产文件格式转换(Gerber文件生成)
与结构工程师确认安装尺寸
