主板电源24MHz之谜

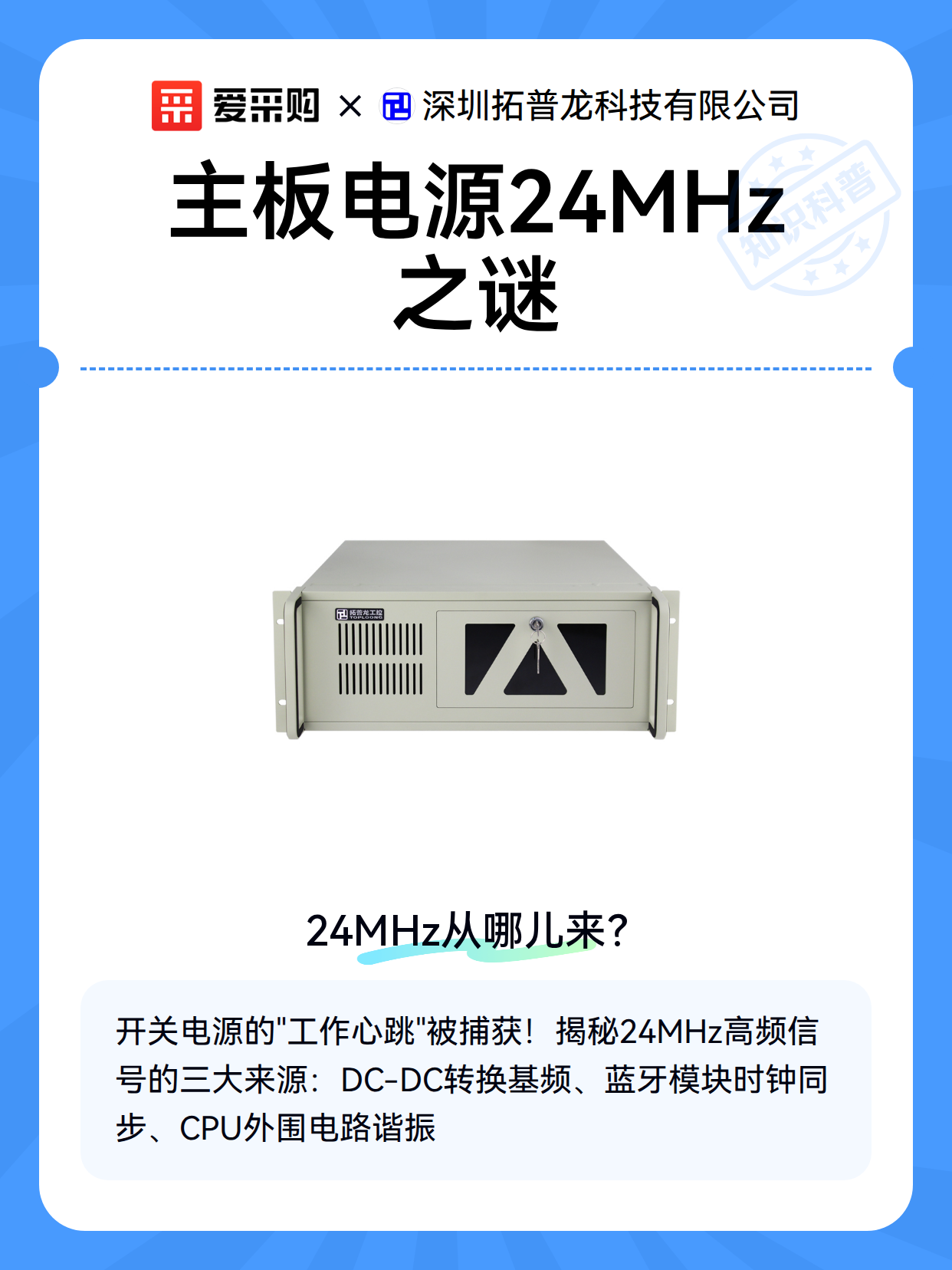

一、24MHz从哪儿来？

当你的示波器在电源和地线都捕捉到24MHz信号时，别慌！这大概率是开关电源的"工作心跳"。现代DC-DC转换器常用这个频段：

• 高频优势：更高转换效率，更小的电感体积

• 副作用：开关管快速通断会产生基频和谐波

• 典型场景：蓝牙模块时钟、CPU外围电路都可能用24MHz

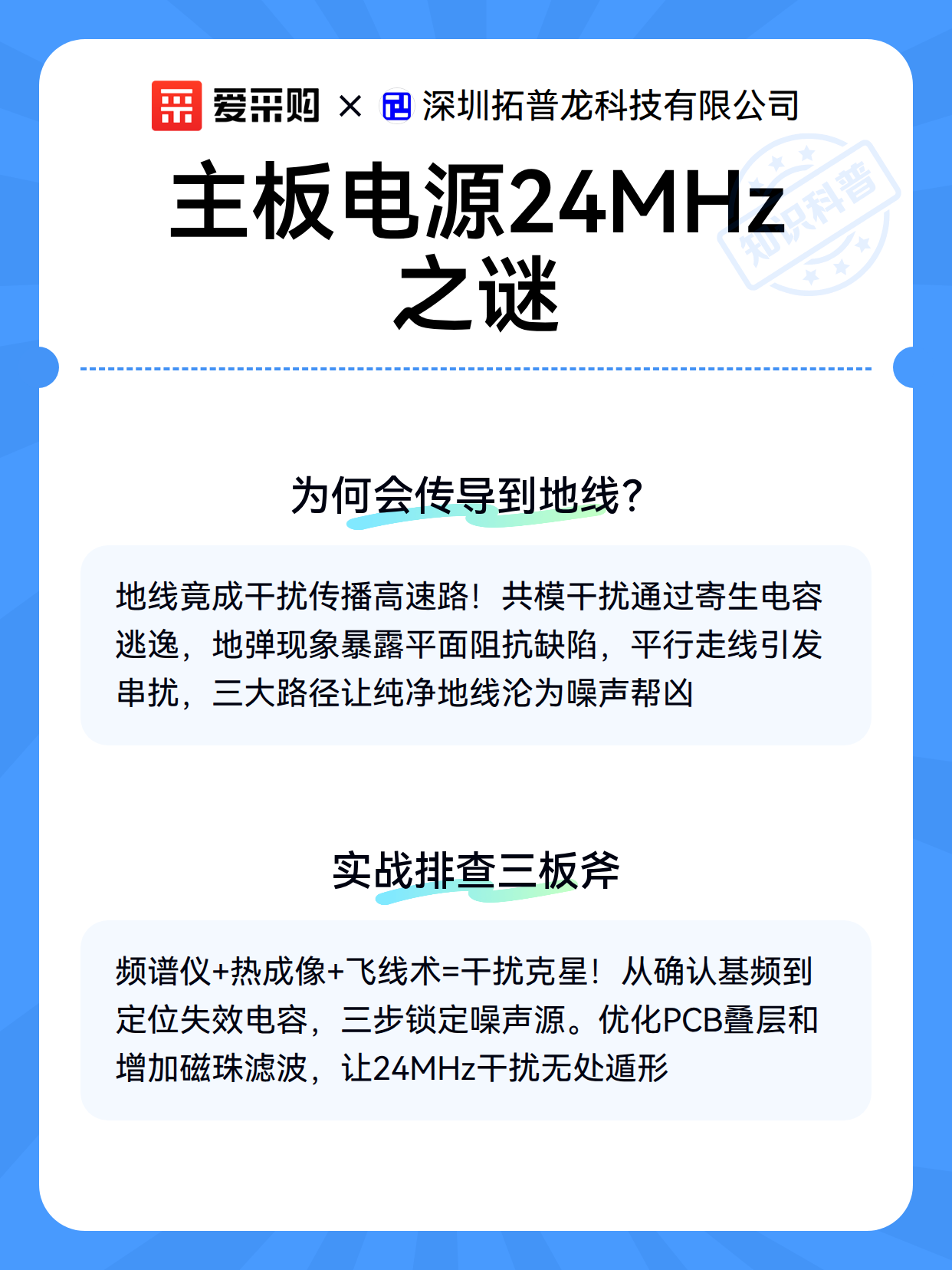

二、为何会传导到地线？

地线出现同频信号暴露了设计缺陷，常见三种传播路径：

1. 共模干扰：开关管寄生电容耦合到散热器

2. 地弹现象：大电流回路地平面阻抗过高

3. 布局问题：敏感线路与功率线路平行走线

三、实战排查三板斧

用这三个方法让干扰现形：

• 频谱分析：确认是基频还是谐波

• 热成像检查：找到异常发热的滤波电容

• 飞线实验：断开疑似源观察波形变化

• 理想方案：优化PCB叠层结构，增加磁珠滤波
