寻源宝典PCB半孔板工艺难点
·
迅嘉为(北京)科技有限公司
迅嘉为(北京)科技有限公司,2023年成立于北京市,主营单双面板、多层线路板等,产品多样,权威可靠。
介绍:
本文解析PCB半孔板制作的核心难点,包括钻孔精度控制、孔壁金属化稳定性及加工效率平衡三大挑战,为工程师提供实用解决方案参考。

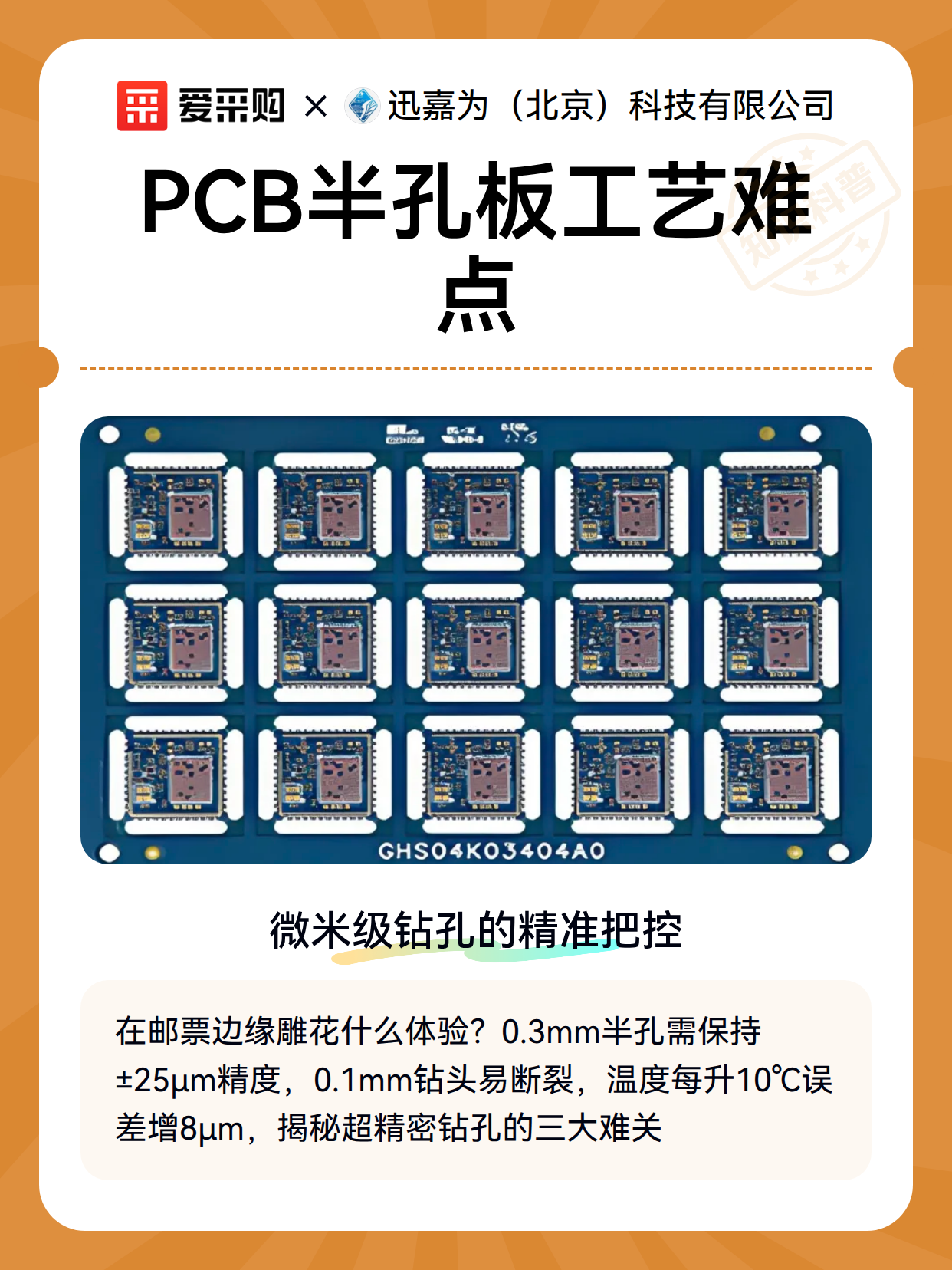

一、微米级钻孔的精准把控
半孔板制作如同在邮票边缘雕花,0.3mm以下半孔需保持±25μm的定位精度。难点在于:
钻头选型:0.1mm超细钻头易断裂,进给速度需控制在1.5m/min内
板材支撑:FR4材料在钻孔时易产生毛刺,需专用垫板辅助
温度影响:钻头升温会导致孔径收缩,每升高10℃误差增加8μm
二、孔壁金属化的稳定性
半开口结构让化学镀铜面临'悬崖效应':
药水渗透:传统垂直电镀无法覆盖切口侧面,需增加45°摇摆镀
厚度不均:孔口铜厚比孔内薄30%,需采用脉冲电镀补偿
结合力:切口处铜层附着力下降20%,需增加粗化处理工序
三、效率与质量的平衡术
批量生产时既要保证良品率又要控制成本:
刀具寿命:单个钻头加工500次后精度开始衰减
检测耗时:每增加1道AOI检测,生产效率降低15%
报废率:普通PCB报废率约3%,半孔板则达8-12%
