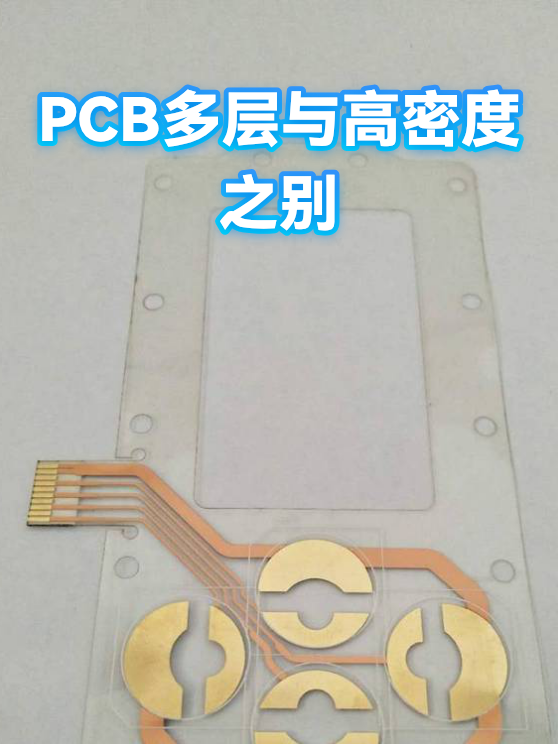

PCB多层与高密度之别

一、设计理念的分水岭

高多层PCB像盖高楼，通过增加层数（通常8层以上）实现复杂布线，每层都是独立的信号通道；高密度板则像微型城市规划，在有限层数内用精细线路（线宽/间距≤0.1mm）和微孔技术提升集成度。前者解决信号干扰问题，后者突破空间限制。

二、工艺难度的不同维度

1. 高多层板：层压工艺是关键，需控制各层间介质厚度一致性，避免层偏导致阻抗突变

2. 高密度板：激光钻孔精度要求高，0.05mm的微孔需要特殊电镀填平技术

3. 材料差异：高频应用的多层板常用低损耗介质材料，高密度板则更关注铜箔表面粗糙度

三、应用场景的天然区隔

• 通信基站首选高多层（12-20层），满足多通道信号隔离需求

• 医疗内窥镜倾向高密度设计，在2-4层实现微型化电路

• 汽车电子常采用混合方案：核心模块用高多层，传感器部分用高密度
