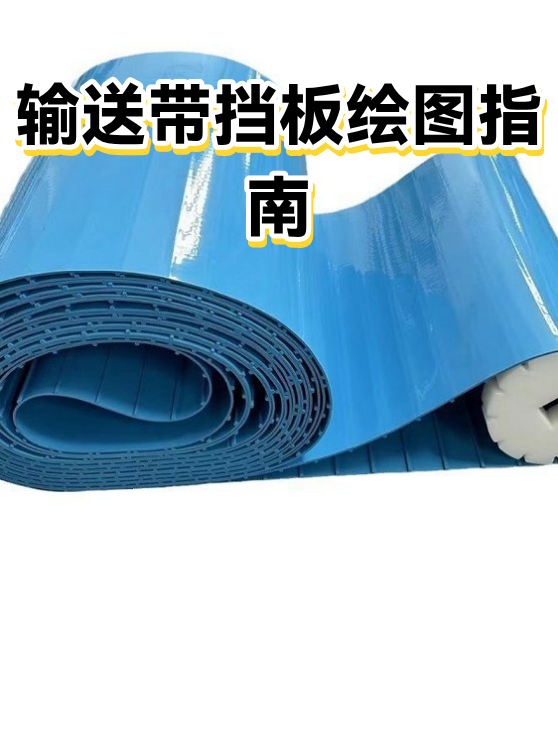

输送带挡板绘图指南
·
东莞市金泰输送皮带有限公司，2016年成立于广东省东莞市，主营pvc输送带、传送带滚筒等，专业权威，经验丰富。
导读：
本文详细介绍输送带挡板的绘图方法，从基础结构到关键尺寸，再到实用技巧，帮助读者轻松掌握这一工业设计技能。
一、挡板基础结构认知
输送带挡板看似简单，实则有门道。它主要由三部分组成：
- 基板：与输送带接触的平面部分，通常需要防滑处理
- 垂直挡板：防止物料滑落的关键结构，高度根据物料特性调整
- 加强筋：确保挡板在长期使用中不变形的支撑结构
二、绘图关键尺寸把握
绘制挡板时这几个尺寸要特别注意：
- 倾角设计：挡板与基板的夹角通常在60-75度之间，角度过小容易积料
- 高度比例：挡板高度一般为输送带宽度的1/3到1/2
- 间距控制：相邻挡板间距建议为输送带宽度的1.5-2倍
三、实用绘图技巧分享
几个让挡板设计更合理的小诀窍：
- 在挡板底部设计5mm左右的圆角，可减少物料残留
- 给挡板顶部添加10度左右的外倾角，能有效防止物料飞溅
- 加强筋的布置要沿物料运动方向，间距控制在200-300mm
- 建议在挡板背面设计检修孔，方便后期维护
