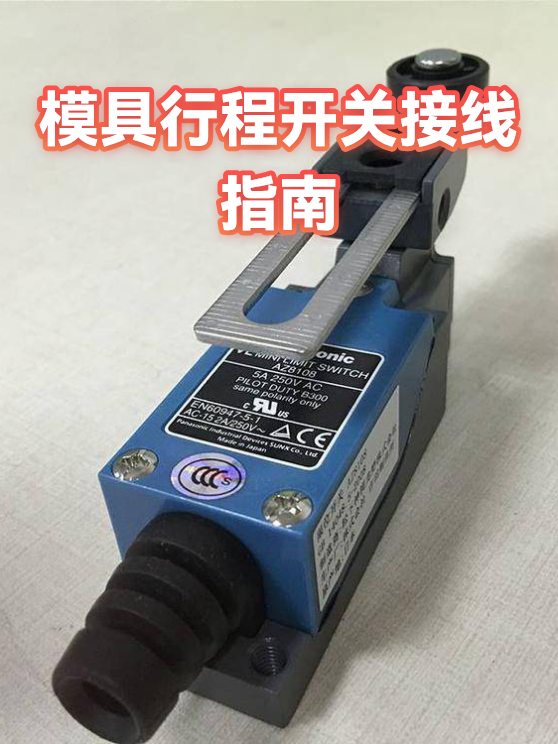

模具行程开关接线指南

一、行程开关的基本原理

模具行程开关是一种常见的限位开关，用于控制模具的运动位置。其核心原理是通过机械触发触点，实现电路的接通或断开。接线前需明确开关的常开（NO）和常闭（NC）触点，以及公共端（COM）的位置。

1. 常开触点：未触发时断开，触发后接通

2. 常闭触点：未触发时接通，触发后断开

3. 公共端：与触点连接的中心端子

二、常见接线方式

根据实际需求，行程开关的接线方式可分为以下两种：

1. 单路控制接线：适用于简单控制场景

   • 将电源正极接至公共端（COM）

   • 负极接至常开或常闭触点

   • 触发后电路状态改变

2. 双路控制接线：用于需要同时控制两条电路的场景

   • 公共端接电源正极

   • 常开和常闭触点分别接两条控制线路

   • 触发时可同时改变两条电路状态

三、接线注意事项

为确保接线安全可靠，需注意以下事项：

1. 断电操作：接线前务必切断电源，避免触电风险

2. 线材选择：根据电流大小选择合适的线径，避免过热

3. 固定牢固：接线端子需拧紧，防止松动导致接触不良

4. 防水防尘：在潮湿或多尘环境中，需做好防护措施

5. 功能测试：接线完成后，手动触发开关测试电路状态是否正常
