70kW设备电缆选型指南
·
上海起帆电缆股份有限公司成立于1994年，总部位于上海市金山区张堰镇，专注电线电缆制造与销售，主营电力电缆、海底电缆、光伏电缆及高压电缆等产品，广泛应用于能源、基建及工业领域。公司拥有近30年行业经验，具备研发、生产、销售一体化能力，产品通过多项认证，以技术领先、品质可靠著称，长期服务于国内外重点工程项目。
导读：
本文针对70kW/380V设备的电缆和开关选型问题，从电流计算、导线截面积选择到保护开关匹配进行系统分析，提供实用选型建议和安全注意事项。

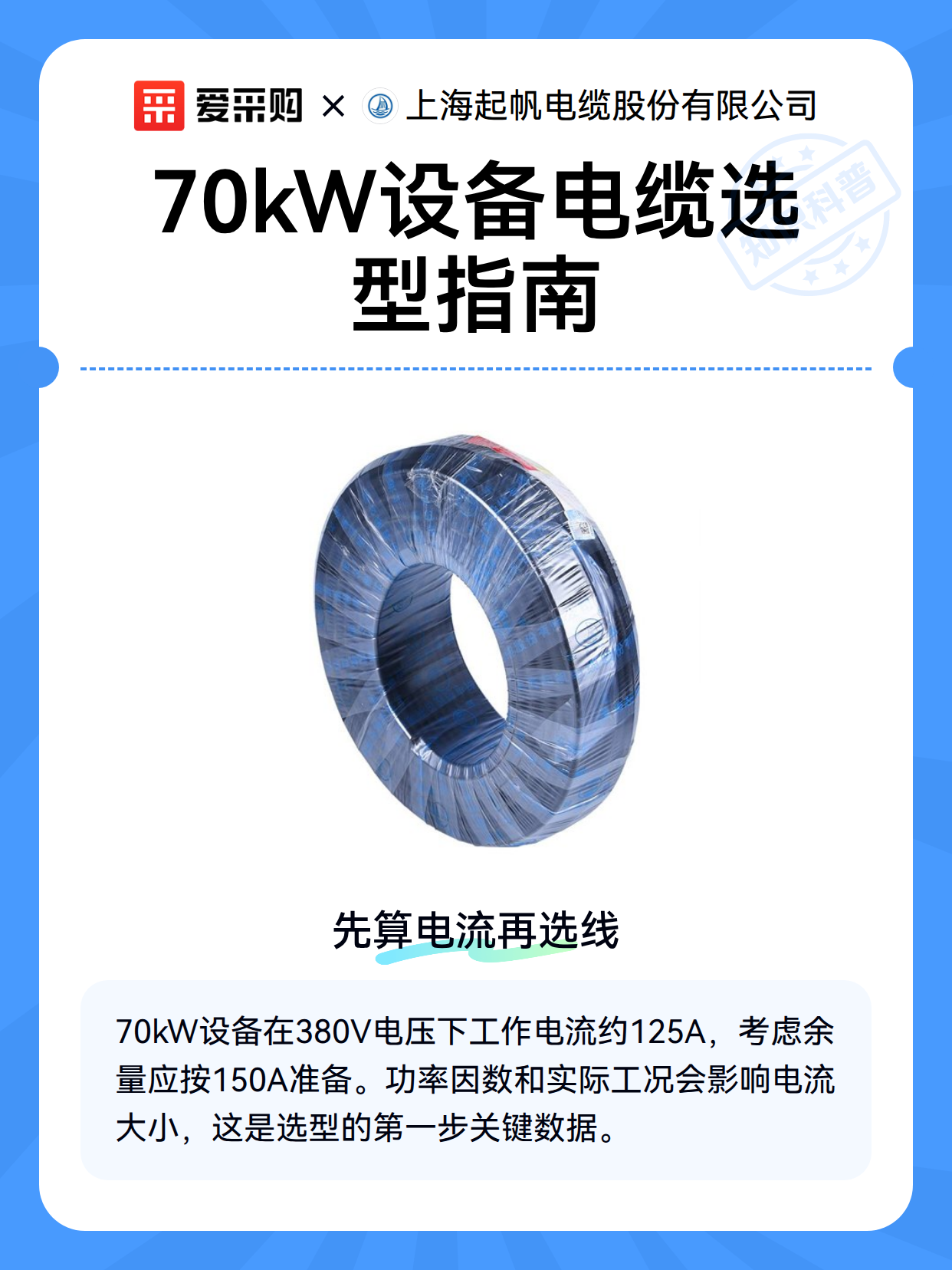

一、先算电流再选线
70kW三相设备的工作电流就像河道里的水流，电压380V是河床坡度。根据功率公式计算：
- 理论电流≈功率/(1.732×电压×功率因数)
- 假设功率因数0.85，得出电流约125A
- 实际选型要考虑20%余量，按150A准备
二、铜芯电缆这样选
导线截面积选择就像给电流修高速公路：
- 基本要求：150A电流对应35平方毫米铜缆（环境温度40℃时）
- 长距离方案：超过50米线路建议升级到50平方毫米
- 省钱技巧：短距离（<15米）可考虑25平方毫米，但需严格监控温升
三、保护开关的黄金搭档
开关选型要像保镖一样可靠：
- 框架电流选200A级，额定电流160A塑壳断路器
- 分断能力≥25kA，匹配变压器容量
- 建议搭配160A热磁脱扣器，过载延时10秒动作
- 重要场合可增加漏电保护模块（300mA级）
