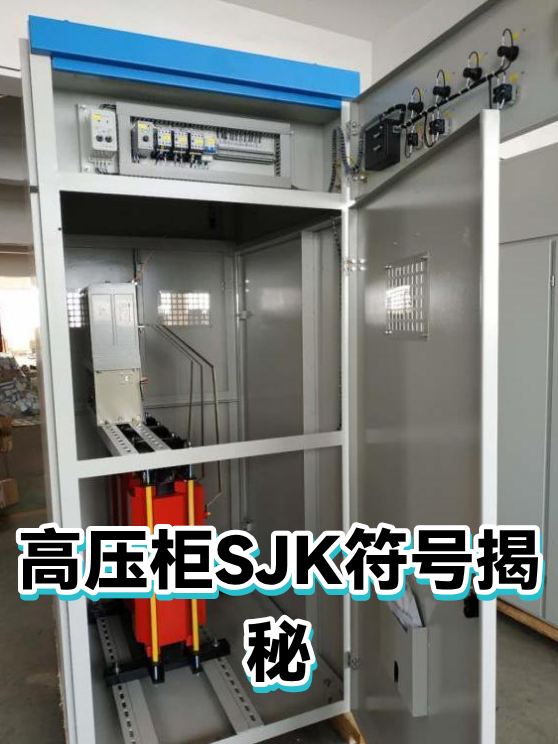

高压柜SJK符号揭秘
·
上海华夫格工业成套设备有限公司，2022年成立于云南省红河哈尼族彝族自治州弥勒市，主营高低压成套设备、新能源电桩等，专业权威，经验丰富。
导读：
本文解析高压柜中SJK符号的真实含义，从电气符号体系到实际应用场景，帮助读者快速识别这一特殊标注的用途与价值，掌握工业配电系统的基础知识。
一、SJK的真实身份
在高压柜图纸上，SJK并非神秘代码，而是"手车式继电器"（Shou Che Ji Dian Qi）的拼音首字母缩写。这种符号常见于抽屉式开关设备，用于标识可抽拔的继电保护模块。其核心特点是：
- 模块化设计：像抽屉一样可整体抽出检修
- 快速切换：故障时能更换备用模块
- 防护等级：金属外壳达到IP4X防护
二、符号的演变逻辑
工业符号体系遵循"功能+位置"的编码规则：
- 位置标识：S代表手车式结构
- 功能代码：J指继电器保护单元
- 版本区分：K常表示改进型号
- 组合逻辑：类似汽车VIN码的模块化编码
三、现场应用技巧
遇到SJK标注时建议三步确认法：
- 查图纸注释：部分设计院会有专属图例
- 看实物标签：手车导轨处通常有钢印
- 测接口参数：标准继电器插座为22mm间距
- 比操作手感：合格模块推入时有明显卡扣感
