三坐标测量全攻略

一、三坐标测量基础原理

三坐标测量机就像机加工界的‘三维扫描仪’，通过探针在X/Y/Z轴的空间位移捕捉工件轮廓。其精度可达微米级，相当于人类头发丝的1/50。测量时需注意：

• 恒温环境：温度波动1℃可能导致10μm误差

• 探头校准：球形探针需定期用标准球校验

• 坐标系建立：合理选择基准面直接影响测量效率

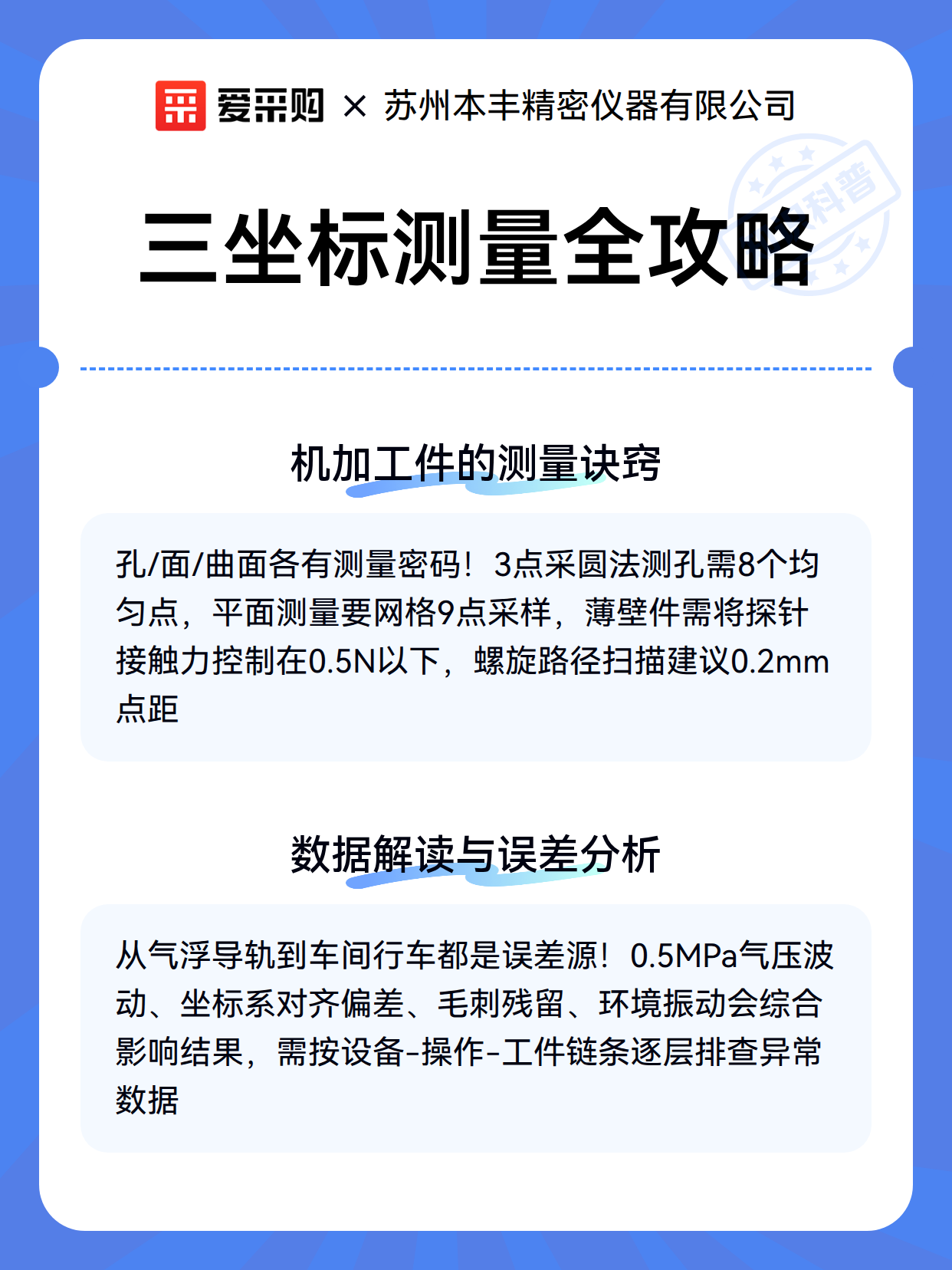

二、机加工件的测量诀窍

针对不同加工特征要切换测量策略：

1. 孔类测量：采用3点采圆法，至少取8个均匀分布点

2. 平面测量：网格化采集9点以上，剔除异常波动点

3. 曲面扫描：螺旋路径采样密度建议0.2mm/点

4. 薄壁件：降低探针接触力至0.5N以下防变形

三、数据解读与误差分析

当测量结果异常时，可按‘设备-操作-工件’链条排查：

• 设备层：检查气浮导轨气压是否稳定在0.5MPa

• 操作层：复核坐标系与CAD模型对齐精度

• 工件层：毛刺残留会导致测量值偏大0.01-0.03mm

• 环境层：振动源（如车间行车）可能引入2-5μm跳点
