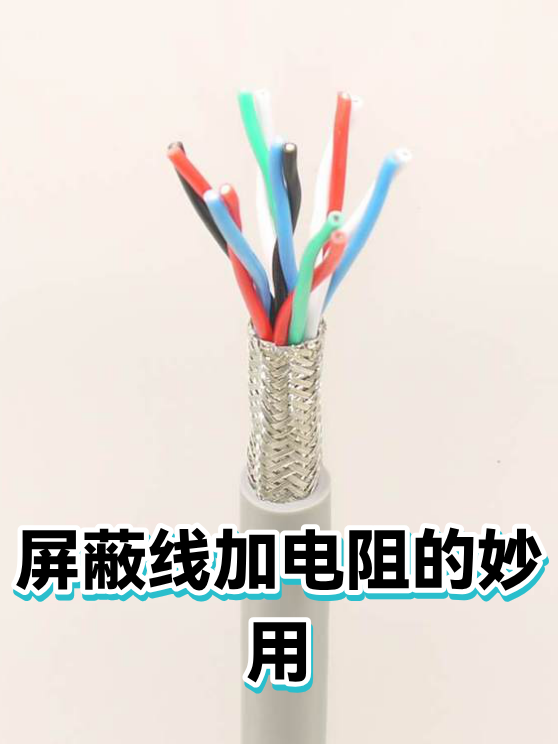

屏蔽线加电阻的妙用

一、阻抗匹配的隐形桥梁

屏蔽线加120欧姆电阻最核心的作用是实现阻抗匹配。就像水管连接需要口径适配，高频信号传输时，终端电阻能消除信号反射：

• 典型同轴电缆特性阻抗约75-120欧姆

• 不加电阻时信号可能反射30%能量

• 120欧姆电阻可使反射损耗降低10倍以上

二、干扰信号的沉默杀手

这个电阻还是抗干扰的幕后英雄：

1. 吸收干扰：将耦合到屏蔽层的噪声导入地线

2. 稳定电位：防止屏蔽层悬浮产生静电积累

3. 抑制串扰：特别适用多芯电缆并行走线场景

三、实战应用的三大场景

不同场合这个设计各显神通：

• 工业现场：PLC信号传输防电磁干扰

• 医疗设备：心电监护仪防50Hz工频干扰

• 汽车电子：CAN总线终端匹配标准配置
