晶圆加工全揭秘
·
复坦希（上海）电子科技有限公司成立于2010年，总部位于上海市青浦区华新镇，专注于UV固化设备及光电技术领域。主营UV固化灯、LED光源、光固化系统等高端设备，广泛应用于工业自动化领域。凭借十余年技术积累，为全球客户提供专业的光电解决方案，是行业领先的技术服务商。
导读：
本文深入浅出地解析晶圆加工的核心流程，从硅锭制备到最终测试，揭秘半导体制造的精密工艺，帮助读者理解芯片诞生的关键步骤。

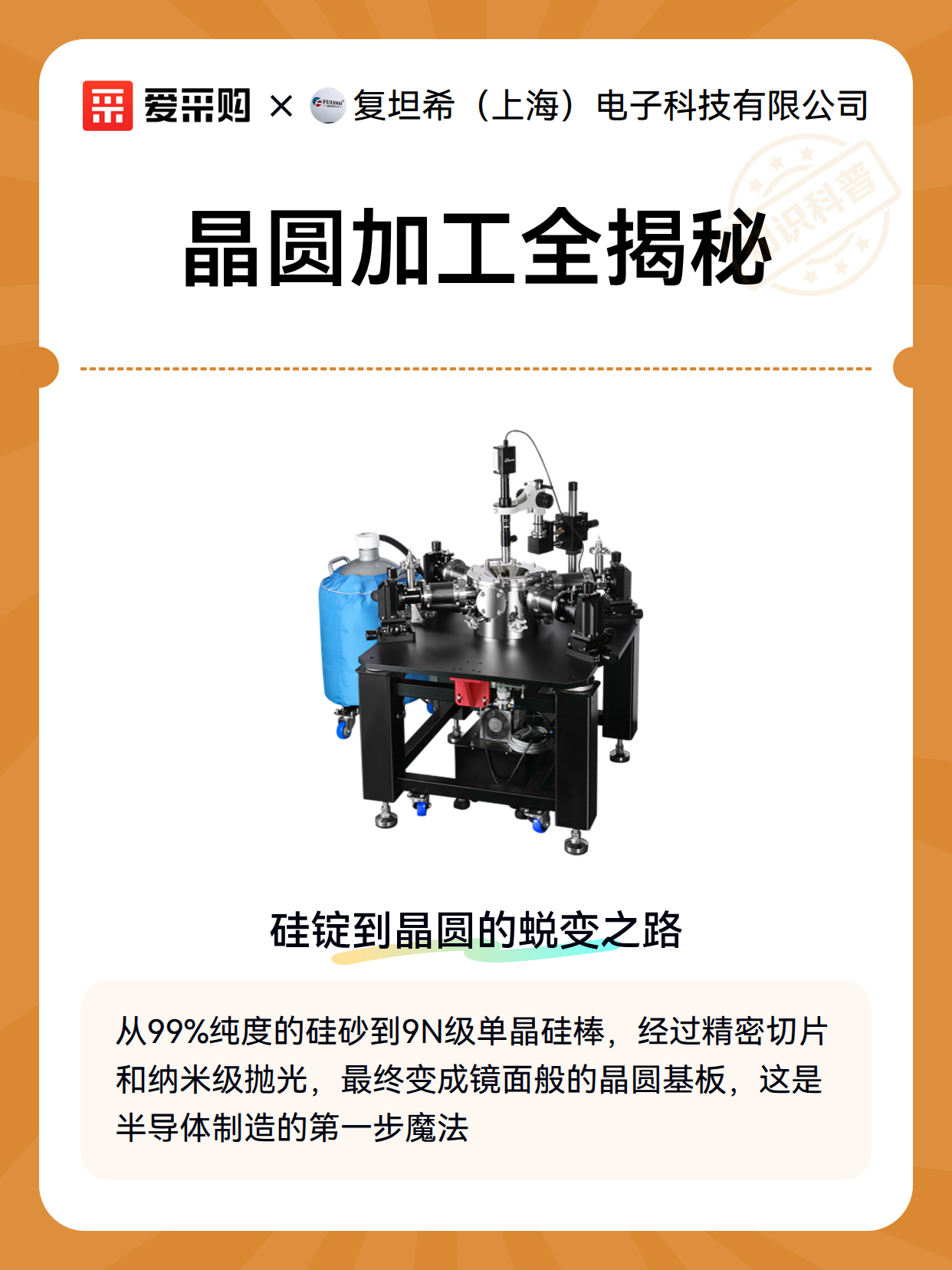

一、硅锭到晶圆的蜕变之路
晶圆加工始于高纯度硅锭的制备，就像把粗糙的原石打磨成光洁的镜面：
- 提纯：将冶金级硅提纯至99.9999999%（9N级）
- 拉晶：用柴可拉斯基法生长单晶硅棒，直径可达300mm
- 切片：金刚石线锯将硅棒切成0.7mm薄片
- 抛光：双面化学机械抛光使表面粗糙度小于1nm
二、光刻与刻蚀的微观艺术
在指甲盖大小的区域绘制数十亿晶体管，需要纳米级"雕刻"技术：
- 涂胶：旋转涂布光刻胶，厚度精准控制到微米级
- 曝光：紫外光通过掩膜版投影，像微型胶片相机
- 显影：溶解被曝光区域，形成三维电路图案
- 刻蚀：等离子体精准"雕刻"硅片，误差小于3nm
三、从裸晶圆到智能芯片
完成电路构建后还需多道工序赋予芯片"生命"：
- 离子注入：高速离子轰击改变硅导电特性
- 沉积：原子层沉积技术镀上纳米级绝缘膜
- 互连：铜电镀形成比蜘蛛网还精密的导线
- 测试：用探针台完成每颗芯片的"毕业考试"
